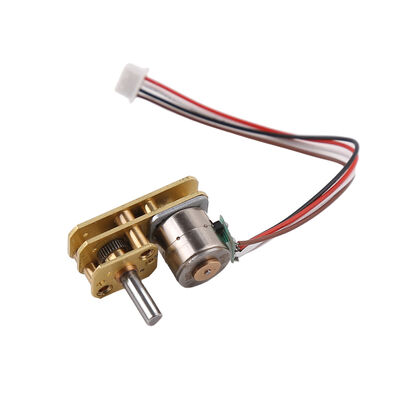

موتور پلهای دنده حلزونی 5 ولت 10 میلیمتری زاویه راست افقی 2 فاز
| Place of Origin | China |
|---|---|
| نام تجاری | Vic-Tech motor |
| گواهی | RoHS |
| Model Number | SM10-817G |
| Minimum Order Quantity | 1 pc |
| قیمت | US$2.7~10 |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection |
| Delivery Time | 3~15 days |
| Payment Terms | T/T, D/P |
| Supply Ability | 100000/month |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Type | Permanent Magnet Geared Stepper Motor | Phase | 2 Phase |
|---|---|---|---|
| Current / Phase | 0.15A | Step Angle(degrees) | 1.8 Degree |
| Rated Voltage | 5V Or As Request | Motor Length | 16 Mm |
| Motor Weight | 18 G | Resistance | 40 ±10%ohm |
| Shaft | Customizable | Gear Reduction Ratio | 10:1~1000:1 |
| برجسته کردن | موتور پلهای دنده حلزونی 5 ولت,موتور پلهای زاویه راست 10 میلیمتری,موتور پلهای افقی 2 فاز,10mm right angle stepper motor,2 phase horizontal stepper motor |
||
توضیحات محصول
موتور پلهای دندهای 10 میلیمتری 5 ولت موتور زاویهدار راست افقی 2 فاز مینی گیربکس
این یک موتور دندهای سری 1024GB است که یک محصول ویژه با استفاده از موتور پلهای 10 میلیمتری و اتصال ویژه کاهنده 10*24 میلیمتری است. برای ابزارهای لیزری، تجهیزات پزشکی، دستگاههای فیوژن فیبر و غیره مناسب است.
اگر سرعت کاهش یابد، گشتاور افزایش مییابد.
تمام اجزای آن در تجهیزات دقیق پردازش میشوند و در عین حال از فناوری مونتاژ پیشرفته و قابل اعتماد استفاده میکند و دارای ویژگیهای راندمان انتقال بالا، نویز کم و قابلیت اطمینان بالا است.
نسبت کاهش 1: 10 1: 501 1: 100 1: 15 1: 200 1: 350 1: 380 است، میتوان 1: 500 1: 700 1: 1000 را سفارشی کرد.
نسبت کاهش را میتوان با توجه به نیازهای مختلف سرعت گشتاور انتخاب کرد.
تیم شرکت ما بیش از 10 سال تجربه در طراحی، توسعه و تولید موتورهای میکرو دارد، بنابراین میتوانیم محصولات را با توجه به نیازهای ویژه مشتریان خود توسعه و طراحی کنیم!
تقاضای مشتری جهت تلاشهای ما است، لطفاً در هر زمان با ما تماس بگیرید!
یادآوری ویژه و مهم
با توجه به استفاده از ساختار چرخ دنده کرمی، کل موتور دارای ساختار فشردهای است، اما راندمان این ساختار نسبتاً کم است، بنابراین هنگام انتخاب آن باید توجه ویژهای شود.
پارامترهای اصلی استپر گیربکس SM10-817G:
| نام محصول | موتور پلهای دندهای کرمی 10 میلیمتری |
| مدل | SM10-817G |
| REمقاومت | 40Ω±7% (اختیاری 20 15 10 اهم) |
| حداکثر فرکانس شروع | 900 PPS min. (در 5.0 ولت DC) |
| حداکثر فرکانس چرخش | 1200 PPS min. (در 5.0 ولت DC) |
| گشتاور کشش | 3.5 gf-cm min. (در 500 PPS، 5.0V DC) |
| گشتاور بیرون کشیدن | 4.2 gf-cm min. (در 500 PPS، 5.0V DC) |
| محدوده دمای عملیاتی | -0~+55 ℃ |
| نسبت دنده | 10~1000 |
| سرویس OEM & ODM | موجود |
| راندمان | 10~20% |
| محدوده سرعت | موتور (0~3000RPM) شفت خروجی (0~150rpm) |
نقشه خروجی موتور پلهای دندهای SM10-817G:
منحنی گشتاور استپر دنده SM10-817G:
از آنجایی که گزینههای سرعت زیادی وجود دارد، گشتاور خروجی میتواند گشتاور * نسبت سرعت * راندمان موتور باشد و وضعیت خاص معمولاً پس از آزمایش نمونه واقعی تعیین میشود. در زیر منحنی گشتاور موتور پلهای SM15 برای مرجع آمده است.

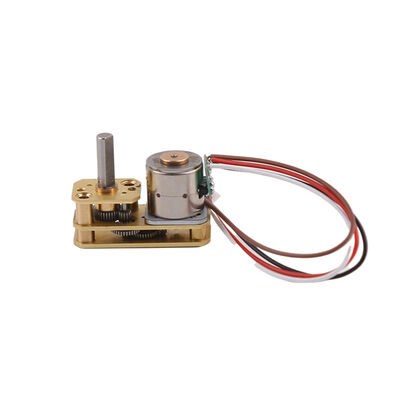

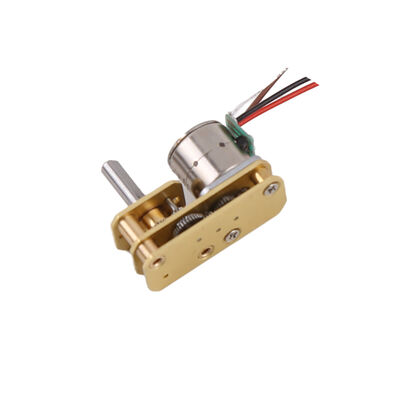

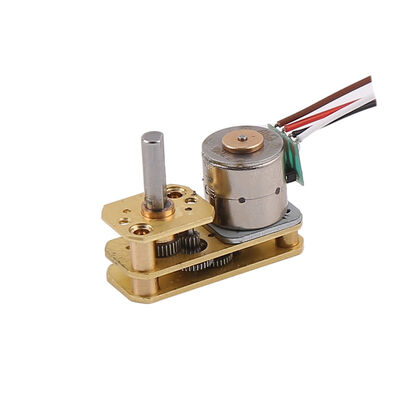

نمایش موتور پلهای دندهای SM10-817G:
نوع اتصال سیم:
روش ورودی موتور با نوع پین
، FPC، PCB، سیم سرب و غیره. این موارد را میتوان با توجه به نیاز مشتری سفارشی کرد.
انواع شفت:
شفت خروجی استاندارد به شرح زیر است، همچنین میتوان با توجه به نقاشیهای کاربر سفارشی کرد
برای انواع بیشتر با خدمات مشتری تماس بگیرید
- نوع گرد: DIA3mm. 4mm. 5mm
- نوع برش D: DIA3-D2.5 DIA4-D3 و غیره
- نوع پیچ: M3 M4 M5 سریال
- نوع ذوزنقه
- نوع برش I: DIA3-I2 DIA4-I3
- نوع دیگر: شفت با سوراخ و غیره
