موتور خطی مرحله ای که از طریق میله 10 میلی متر قطر 9 میلی متر ضربه می زند با پیچ سرب
| محل منبع | China |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | SM10-Linear |
| مقدار حداقل تعداد سفارش | 1Unit |
| قیمت | $3~$7.5/Unit |
| جزئیات بسته بندی | The product is packed with pearl cotton, and the outside is in a carton. |
| زمان تحویل | 10~30 days after receiving sample payment |
| شرایط پرداخت | MoneyGram, Western Union,Credit Card,T/T, L/C |
| قابلیت ارائه | 100000\ Units/year |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Motor type | Miniature Linear Motor | Motor diameter | 10 mm |
|---|---|---|---|
| Step angle | 18° | Lead screw type | M2.3*P0.3 |
| Stroke (travel distance) | 9mm | Coil resistance | 18Ω/phase |
توضیحات محصول
مینی 10mm قطر 9mm ضربه در حال اجرا از طریق گره موتور گام بردار گره
این موتور خطی SM10 یک موتور خطی 10 میلی متری است.
پیچ سرب پیچ M2.3 با پیچ 0.3mm است (M2.3 * P0.3).
پیچ سرب به طور خاص برای این محصول طراحی شده است.
فاصله سفر حدود 9mm است و شما نمی توانید طول آن را تغییر دهید، به دلیل طراحی ویژه در پیچ سرب.
طول پیچ سرب را نمی توان تنظیم کرد.
فشار این موتور بیش از 200 گرم است و برای حرکت خطی در محصولات کوچک مناسب است، برای حمل بار 200 گرم.
پارامترها:
| شماره مدل | SM10 خطی |
| نوع موتور | موتور دو قطبی مرحله ای |
| قطر موتور | 10 میلی متر |
| مرحله شماره | دو مرحله |
| زاویه گام | 18°/قدم |
| مقاومت کویل | 18Ω/فاز |
| فشار | 200 تا 280 گرم |
| ولتاژ نامی | 5 ولت DC |
| ضربه (فاصله سفر) | 9 میلی متر |
نقشه طراحی:

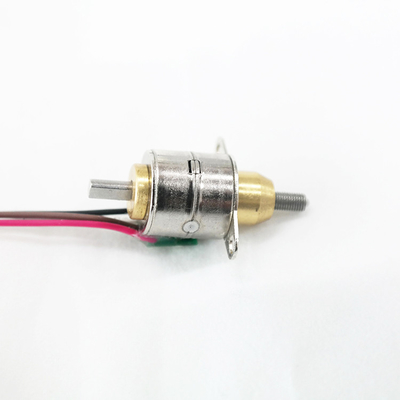

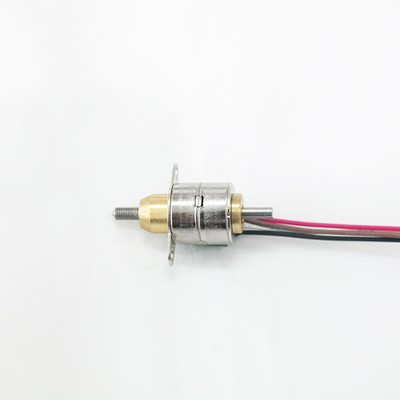

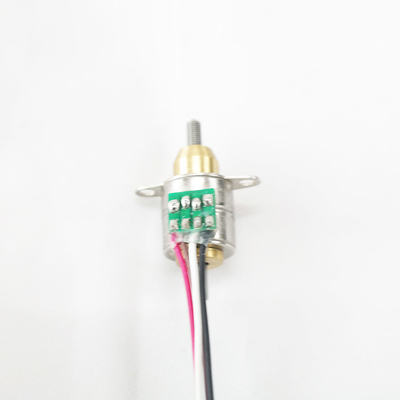

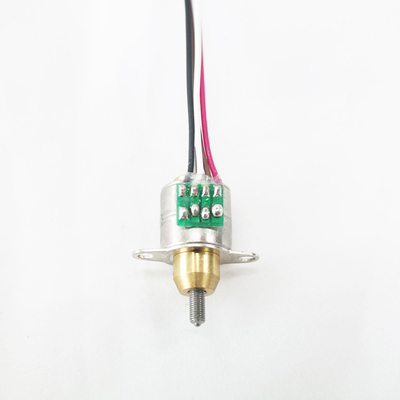

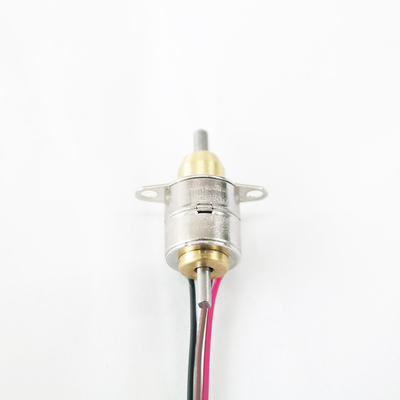

نمایش محصول:
در مورد موتور خطي مرحله اي:
طراحی متفاوتی وجود داره:
گره اسیر ((گرده ثابت): پیچ سرب مجاز به چرخش نیست، فقط می تواند بالا و پایین برود، حرکت موتور خطی انجام دهد.
گره رانده شده (از طریق گره رفتن): پیچ سرب می تواند هنگام چرخش بالا و پایین حرکت کند. هنگامی که پیچ سرب ثابت است ، اجازه نمی دهد که چرخش کند ، پیچ سرب می تواند بالا و پایین حرکت کند و به درستی کار کند.
محرک خارجی ((با مغز): پیچ سرب ثابت است، نمی تواند بالا و پایین حرکت کند، فقط می تواند چرخش کند و یک مغز بر روی پیچ سرب برای حرکت بالا و پایین وجود دارد.
در مورد پیچ سرب و طول پله:
ما دو نوع زاویه قدم داریم: 15 درجه و 7.5 درجه. موتورهای با زاویه قدم 15 درجه برای یک چرخش 24 قدم طول می کشد و موتورهای با زاویه قدم 7.5 درجه برای یک چرخش 48 قدم طول می کشد.
ما سه نوع از سرب پیچ سرب، با شروع تک / شروع دو و شروع 4 داریم.
ارتفاع همينه: 0.6096ميلي متر
سرب پیچ سرب = شروع * پچ
برای مثال، برای 2 شروع پیچ سرب، سرب 2 * 0.6096 = 1.2192mm است
طول گام موتور، فاصله پیچ سرب / مغز سفر می کند زمانی که موتور یک قدم می کشد.
طول گام موتور = خط خط پیچ / گام برای هر چرخش
به عنوان مثال، برای 2 شروع پیچ سرب، زاویه گام 7.5 ° است،
طول گام = سرب / 24 = 1.2192/ 24 = 0.0508mm / قدم
در مورد فشار:
فشار با فرکانس راننده و سرب پیچ سرب، زاویه گام و اندازه موتور مرتبط است.
هرچه اندازه موتور بزرگتر باشد، فشار بیشتر است.
هرچه فرکانس پایین تر شود، موتور آهسته تر می چرخد و فشار بیشتر می شود.
سرب پیچ پایین تر است، فشار بزرگتر است.
7زاويه قدم.5 درجه در مقایسه با 15 درجه فشار بالاتري خواهد داشت.
کاربرد موتورهای مرحله ای:
موتورهای مرحله ای برای کنترل دقیق استفاده می شوند، به طور گسترده در تجهیزات پزشکی، چاپگر 3D، کنترل دقیق صنعتی، تجهیزات اتوماسیون و غیره استفاده می شود.
موتورهای مرحله ای می توانند در هر مکانیزم نیاز به کنترل دقیق و حرکت چرخش / خطی استفاده شوند.
مزیت موتورهای مرحله ای:
موتور مرحله ای می تواند کنترل دقیق را حتی بدون رمزگذاری حلقه نزدیک / بدون سیستم بازخورد داشته باشد ، همچنین آنها دارای برش الکتریکی نیستند.بنابراین هیچ تداخل الکترومغناطیسی و جرقه های الکتریکی وجود ندارددر برخی موارد، آنها می توانند موتورهای برش دار DC / موتورهای بدون برش را جایگزین کنند.
موتورهای مرحله ای آسان برای کنترل با رانندگان هستند و این ویژگی موقعیت مهم خود را در زمینه کنترل دقیق ایجاد می کند.
1کنترل دقیق قابل دستیابی، قابل برنامه ریزی
2بدون مزاحمت الکترومغناطیسی و جرقه های الکتریکی
3. اندازه کوچیکه
4. قیمت معقول
5. سر و صدا کم
6. طول عمر خدمت
