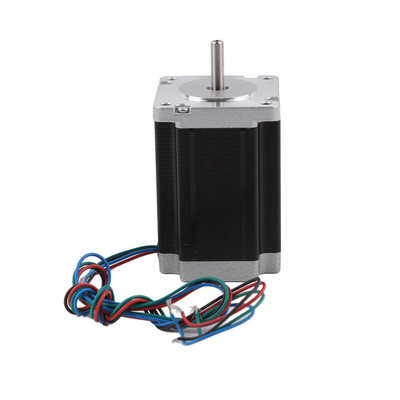

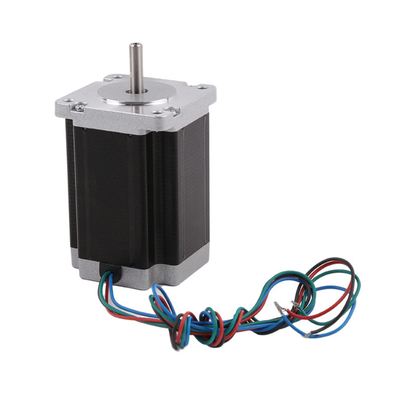

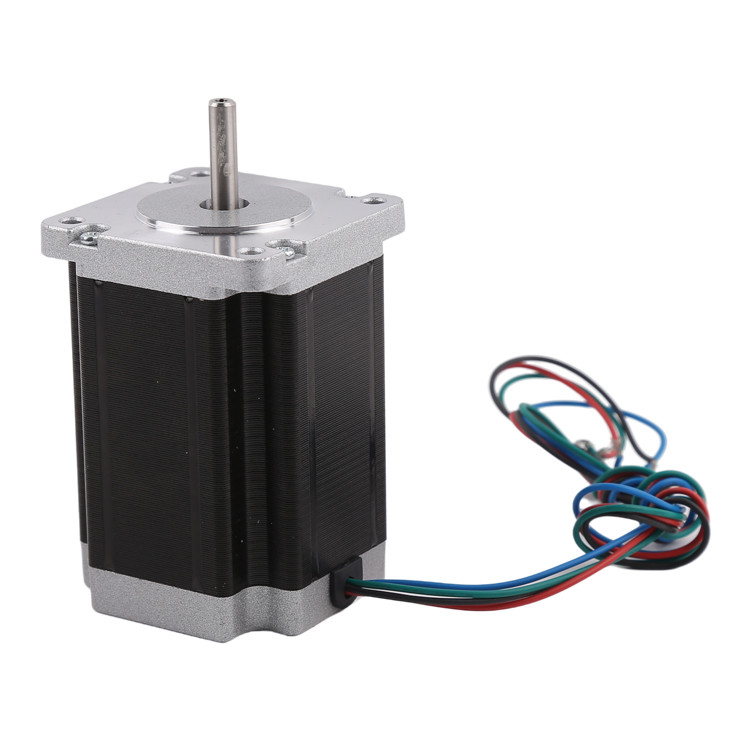

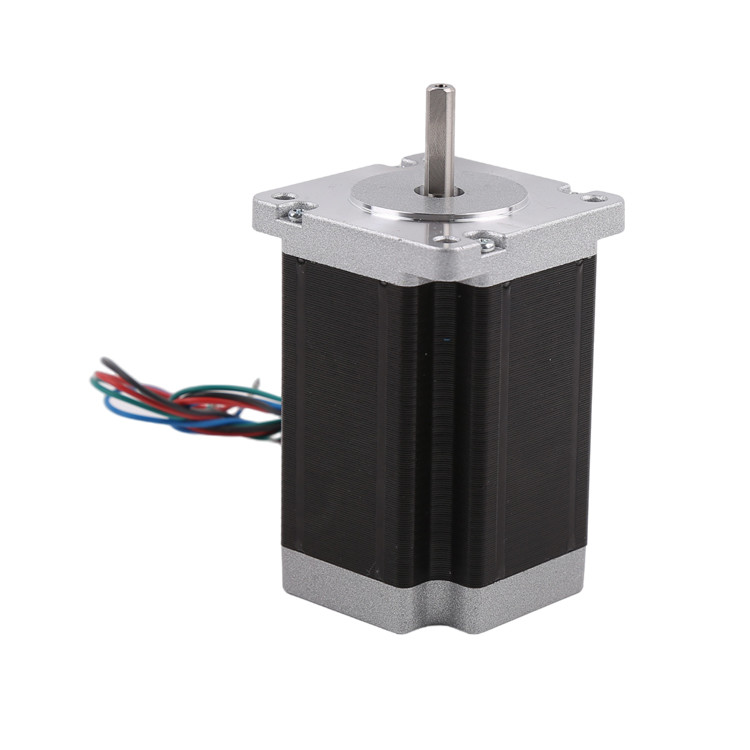

چرخ دنده بالا NEMA 23 موتور مرحله ای هیبریدی 57mm قطر موتور
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | 57HS |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $25 - $45 / Units |
| جزئیات بسته بندی | محصول با پنبه مروارید بسته بندی شده است، و بیرون در یک کارتون است. |
| زمان تحویل | 10 ~ 30 روز پس از دریافت نمونه پرداخت |
| شرایط پرداخت | MoneyGram، Western Union، کارت اعتباری، T/T، L/C |
| قابلیت ارائه | 100000\ واحد/سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای هیبریدی | زاویه گام | 0.9 درجه یا 1.8 درجه |
|---|---|---|---|
| اندازه موتور | 57 میلی متر (NEMA 23) | تعداد فازها | 2 فاز (دو قطبی) |
| جریان رتبه بندی شده | 1~4.2A/فاز | طول موتور | 41 ~ 112 میلی متر |
| حداقل مقدار سفارش | 1 واحد | ||
| برجسته | NEMA 23 موتور هایبریدی مرحله ای,موتور مرحله ای هیبریدی ۵۷ میلی متر,NEMA 23 موتور مرحله ای 57mm,Hybrid Stepper Motor 57mm,NEMA 23 Stepper Motor 57mm |
||
توضیحات محصول
چرخ دنده بالا NEMA 23 موتور مرحله ای هیبریدی قطر موتور 57mm
توضیحات
این یک موتور مرحله ای هیبریدی NEMA 23 57mm قطر است.
زاويه گام 1.8 درجه و 0.9 درجه برای انتخاب مشتریان دارد.
ارتفاع موتور 41mm51mm56mm76mm100mm112mm
وزن و گشتاور موتور با ارتفاع آن مرتبط است.
گره خروجی استاندارد موتور گره D است که همچنین می تواند با یک گره پیچ سرب تراپیزویی جایگزین شود.
مشتریان پارامترهای زیر را با توجه به نیازهای خود انتخاب می کنند. لطفاً با هر گونه سوال در مورد موتور با ما تماس بگیرید و ما پشتیبانی حرفه ای تری را ارائه خواهیم داد.
پارامترها
|
زاویه گام (°) |
طول موتور (ملی متر) |
چرخش ثابت (g*cm) |
جریان /فاز (فاز A) |
مقاومت (Ω/ فاز) |
استحکام (mH/فاز) |
تعداد سرنخ |
بی وقفه چرخش (g*cm2) |
وزن (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 0.7 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 3009 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
پارامترهای فوق محصولات استاندارد برای مرجع هستند، موتور می تواند بر اساس نیاز مشتری سفارشی شود.
نقشه طراحی
ساختار اساسی موتورهای مرحله ای NEMA
استفاده از موتور مرحله ای هیبریدی
با توجه به وضوح بالا موتورهای مرحله ای هیبریدی (۲۰۰ یا ۴۰۰ قدم در هر چرخش) ، آنها به طور گسترده ای برای کاربردهایی که نیاز به دقت بالا دارند استفاده می شوند ، مانند:
چاپ سه بعدی
کنترل صنعتی ((CNC، فرش خودکار، ماشین آلات نساجی)
لوازم جانبی کامپیوتر
دستگاه بسته بندی
و سایر سیستم های اتوماتیک که نیاز به کنترل دقیق دارند.
توجهات مربوط به موتورهای مرحله ای هیبریدی
مشتریان باید از این اصل پیروی کنند که ابتدا موتورهای مرحله ای را انتخاب کنند و سپس راننده را بر اساس موتورهای مرحله ای موجود انتخاب کنند.
بهتر است از حالت رانندگی با تمام گام برای رانندگی یک موتور تک مرحله ای هیبریدی استفاده نکنید و لرزش در هنگام رانندگی با تمام گام بزرگتر است.
موتور مرحله ای هیبریدی مناسب تر برای مواقع با سرعت پایین است. ما پیشنهاد می کنیم سرعت بیش از 1000 rpm (6666PPS در 0.9 درجه) ، ترجیحا بین 1000-3000PPS (0.9 درجه) ،و می تواند با یک جعبه گیربکس متصل شود تا سرعت آن را کاهش دهدموتور دارای کارایی بالا و سر و صدا کم در فرکانس مناسب است.
به دلایل تاریخی، تنها موتور با ولتاژ نامی 12 ولت 12 ولت استفاده می کند. ولتاژ نامی دیگر بر روی نقشه طراحی دقیقا مناسب ترین ولتاژ محرک برای موتور نیست.مشتریان باید ولتاژ محرک مناسب و راننده مناسب را بر اساس نیازهای خود انتخاب کنند..
هنگامی که موتور با سرعت بالا یا بار بزرگ استفاده می شود، به طور کلی به سرعت کار مستقیما شروع نمی شود. ما پیشنهاد می کنیم تا به تدریج فرکانس و سرعت را افزایش دهیم. به دو دلیل:موتور گام ها را از دست نمی دهد، و دوم، می تواند صدا را کاهش دهد و دقت موقعیت را بهبود بخشد.
موتور نباید در محدوده ارتعاش (کمتر از 600 PPS) کار کند. اگر باید در سرعت کم استفاده شود، مشکل ارتعاش را می توان با تغییر ولتاژ، جریان یا اضافه کردن کمی خنک کننده کاهش داد.
هنگامی که موتور کمتر از 600PPS (0.9 درجه) کار می کند، باید با جریان کوچک، نفوذ بزرگ و ولتاژ پایین هدایت شود.
برای بارهایی که دارای لحظات بی وقفه بزرگ هستند، باید یک موتور بزرگ انتخاب شود.
هنگامی که دقت بالاتر مورد نیاز است، می توان آن را با اضافه کردن گیربکس، افزایش سرعت موتور یا استفاده از رانندگی فرعی حل کرد. همچنین یک موتور 5 فاز ((موتور تک قطبی) می تواند استفاده شود،اما قیمت کل سیستم نسبتا گران است، پس به ندرت استفاده ميشه
اندازه موتور مرحله ای:
ما در حال حاضر 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) موتور های ترکیبی گام بردار داریم. پیشنهاد می کنیم ابتدا اندازه موتور را تعیین کنید، سپس پارامترهای دیگر را تأیید کنید،وقتی که موتور هائیبریدی مرحله ای را انتخاب می کنید.
خدمات سفارشی سازی
طراحی موتور می تواند بر اساس نیاز مشتری تنظیم شود از جمله:
قطر موتور: ما 6mm، 8mm، 10mm، 15mm و 20mm قطر موتور
مقاومت کویل/ ولتاژ نامی: مقاومت کویل قابل تنظیم است و با مقاومت بالاتر، ولتاژ نامی موتور بالاتر است.
طراحی براکت / طول پیچ سرب: اگر مشتری می خواهد براکت طولانی تر / کوتاه باشد، با طراحی ویژه مانند سوراخ های نصب، تنظیم می شود.
PCB + کابل ها + کانکتور: طراحی PCB ، طول کابل و پچ کانکتور همه قابل تنظیم هستند ، اگر مشتریان نیاز داشته باشند ، می توانند به FPC جایگزین شوند.
زمان پیشرو
اگه نمونه ها رو در انبار داريم، ميتونيم نمونه ها رو ظرف 3 روز بفرستيم.
اگر نمونه در انبار نداریم، باید آنها را تولید کنیم، زمان تولید حدود 20 روز تقویم است.
برای تولید انبوه، زمان تحویل بستگی به مقدار سفارش دارد.
روش پرداخت و شرایط پرداخت
برای نمونه ها، به طور کلی ما پی پال یا علی بابا را قبول می کنیم.
برای تولید انبوه، ما پرداخت T/T را قبول می کنیم.
براي نمونه ها، ما قبل از توليد تمام پرداخت ها را جمع مي کنيم.
براي توليد انبوه، ما مي تونيم قبل از توليد 50 درصد پيش پرداخت رو قبول کنيم و باقي 50 درصد پيش پرداخت رو قبل از ارسال جمع کنيم.
بعد از اینکه ما سفارش همکاری بیش از 6 بار، ما می تواند مذاکره شرایط پرداخت دیگر مانند A / S (پس از دیدن)
سوالات عمومی
1.چه مدت زمان تحویل عمومی برای نمونه ها است؟ چه مدت زمان تحویل برای سفارشات بزرگ پشت سر است؟
زمان تحویل سفارش نمونه حدود 15 روز است، زمان تحویل سفارش مقدار انبوه 25-30 روز است.
2خدمات سفارشی رو قبول می کنید؟
ما محصولات سفارشی را قبول می کنیم، از جمله پارامتر موتور، نوع سیم سرب، شاخه خارج و غیره.
3امکان داره به اين موتور يه رمزگير اضافه بشه؟
برای این نوع موتور، ما می توانیم اضافه کردن رمزگذاری بر روی کاپ لباس موتور.
پرسش های مکرر
1علل و راه حل های افزایش بار موتورهای مرحله ای پس از استفاده طولانی مدت
علت: در برخی موارد، موتورهای مرحله ای می توانند به طور طبیعی برای مدت طولانی کار کنند، اما پس از یک دوره زمانی آنها مراحل را از دست می دهند. در این مورد، بار بر روی موتور مرحله ای احتمالا تغییر کرده است.این ممکن است از فرسایش اسپیکر موتور یا از تأثیرات خارجی ناشی شود.
راه حل
1-بررسي عدم تغيير محيط بيروني: آيا ميكانيزم محرك موتور تغيير كرده است؟
2بررسی از فرسایش لگن: برای افزایش عمر موتور از لگن های توپی به جای بوش استفاده کنید.
3بررسی کنید که دمای محیط تغییر نکرده است. برای میکرو موتورها، اثر لزگی روغن لاغری بی اهمیت نیست. از روغن مناسب برای محدوده کار استفاده کنید (به عنوان مثال.چربی ممکن است در دمای شدید چسبناک شود، یا در صورت استفاده طولانی مدت و در نتیجه افزایش بار موتور)
2علت گرم شدن موتور گام بردار
جریان تنظیم شده توسط راننده بیشتر از جریان نامی موتور است
سرعت موتور خیلی سریعه
موتور خود دارای یک جاثقیل بزرگ و چرخش موقعیت است، بنابراین حتی در سرعت متوسط کار می کند گرم است، اما زندگی موتور را تحت تاثیر قرار نمی دهد.نقطه ی غیر مغناطیسی شدن موتور در 130 تا 200 درجه سانتیگراد، بنابراین موتور در 70-90 درجه سانتیگراد پدیده ای طبیعی است، تا زمانی که کمتر از 130 درجه سانتیگراد به طور کلی مشکلی نیست، اگر واقعا احساس گرم شدن بیش از حد،جریان محرک به حدود 70 درصد از جریان نامی موتور یا سرعت موتور تنظیم شده است تا برخی از سرعت ها را کاهش دهد..
3.وقتی موتور مرحله ای روشن می شود، درخشنده موتور چرخش نمی کند چطور انجام شود؟
دلایل متعددی وجود دارد که چرا موتور چرخش نمی کند.:
A. چرخش مسدود کننده بیش از حد
ب.اگه موتور آسیب دیده باشد
ج.اگه موتور خاموش است
D.اگه سی پی سیگنال پالس به صفر
