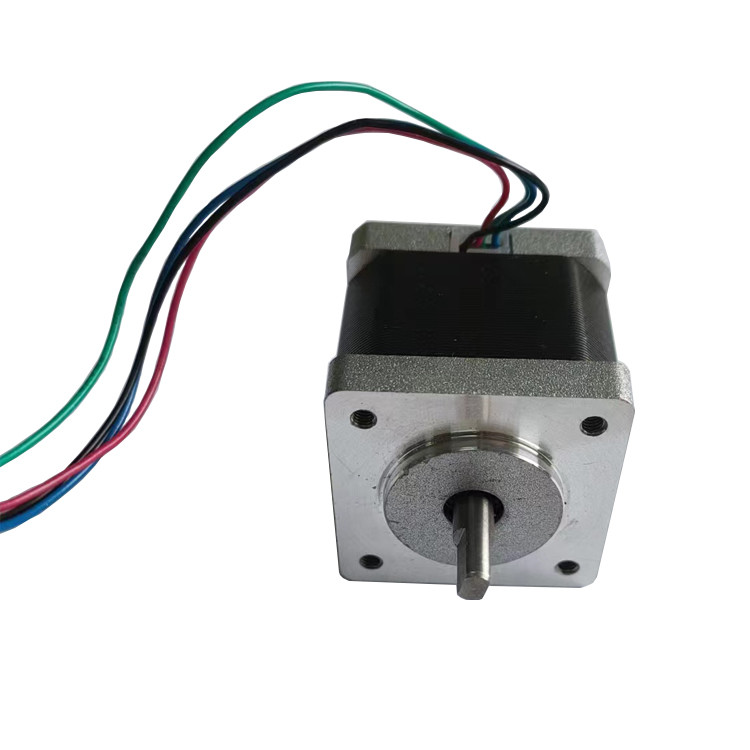

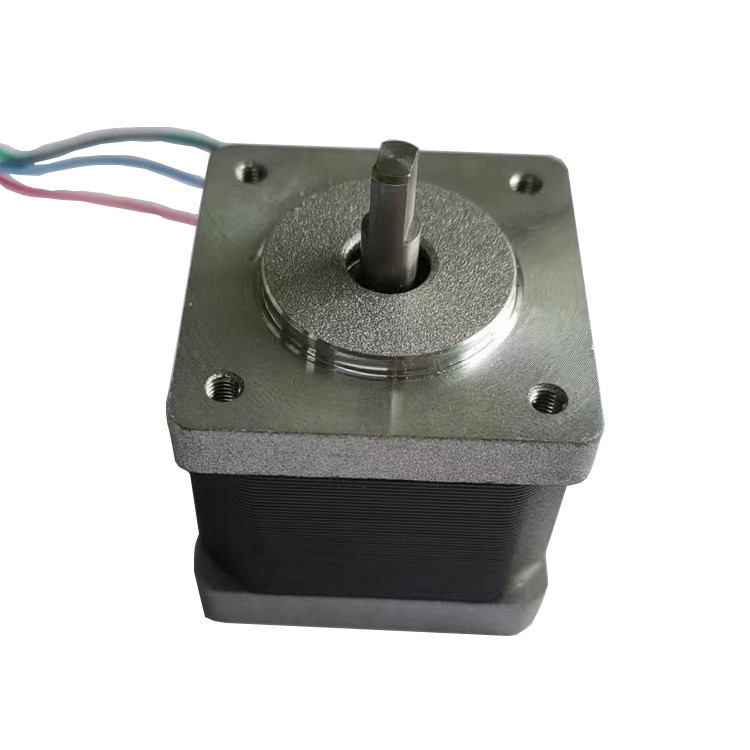

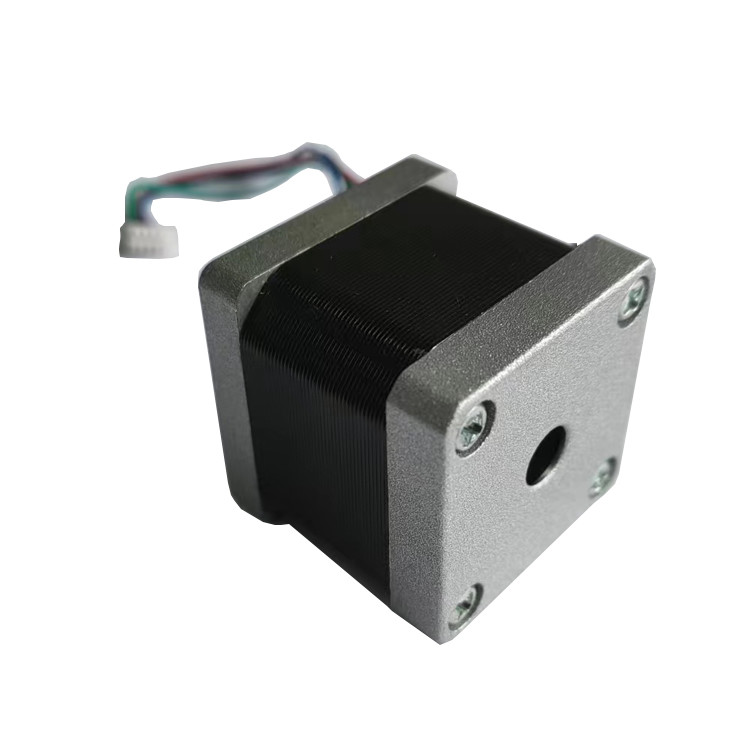

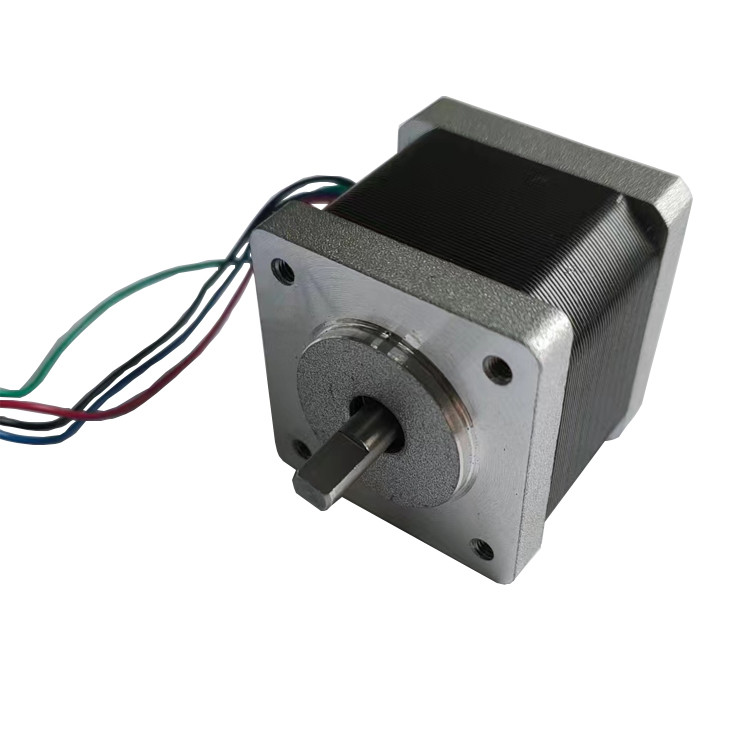

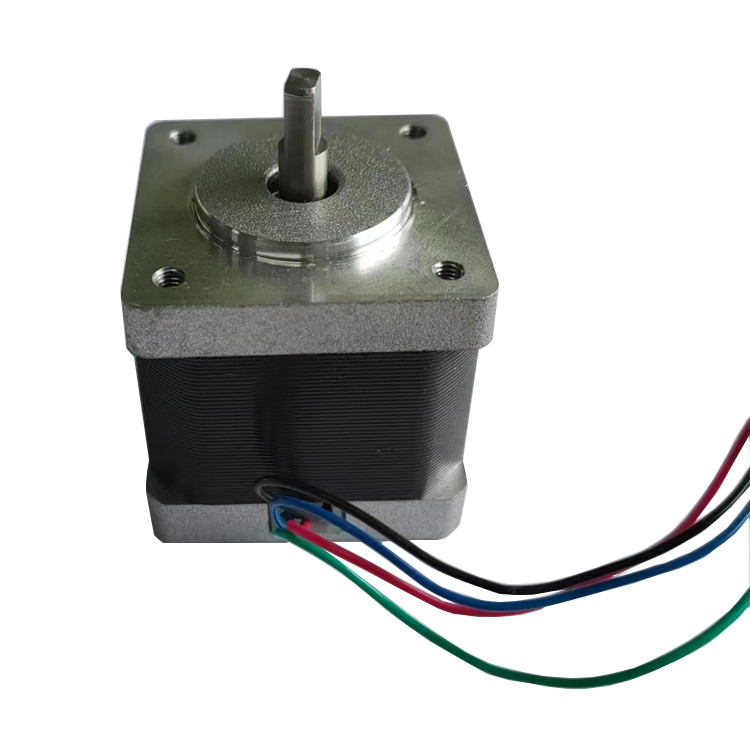

موتور مرحله ای گیربکس سیاره ای 35 میلی متر (NEMA 14) موتور مرحله ای هیبریدی مربع
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | 35HS |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $8-15/Unit |
| جزئیات بسته بندی | محصول با پنبه مروارید بسته بندی شده است، و بیرون در یک کارتون است. |
| زمان تحویل | 10 ~ 30 روز پس از دریافت نمونه پرداخت |
| شرایط پرداخت | MoneyGram، Western Union، کارت اعتباری، T/T، L/C |
| قابلیت ارائه | 100000\ واحد/سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای هیبریدی | زاويه گام | 0.9 درجه یا 1.8 درجه |
|---|---|---|---|
| اندازه موتور | 35 میلی متر (NEMA 14) | تعداد فازها | 2 فاز (دو قطبی) |
| جریان رتبه بندی شده | 0.5 ~ 1A / فاز | طول موتور | ۲۷ تا ۴۲ میلی متر |
| حداقل مقدار سفارش | 1 واحد | ||
| برجسته | موتور 35 میلی متری مربع هیبریدی,موتور مرحله ای هیبریدی NEMA14,موتور استیپر مربع گیربکس سیاره ای,NEMA14 Hybrid Stepper Motor,Square Planetary Gearbox Stepper Motor |
||
توضیحات محصول
توضیحات
این یک موتور مرحله ای گیربکس سیاره ای 35 میلی متری (NEMA 14) موتور مرحله ای ترکیبی مربع است.
طول موتور برای این محصول به طور کلی بین 27 تا 42 میلی متر است، طول های ویژه می تواند سفارشی شود. هرچه طول بیشتر باشد، چرخش موتور بالاتر است.
موتورهای مرحله ای هیبریدی به طور کلی شکل مربع دارند و موتورهای مرحله ای را می توان از طریق شکل خارجی متمایز آنها شناسایی کرد.
علاوه بر این، دو گزینه برای زاویه قدم زدن موتور وجود دارد: 0.9 درجه و 1.8 درجه.
نوع گره خروجی، گره استاندارد ما یک گره D است، این می تواند متناسب با نیازهای کاربر سفارشی شود.
طول سیم سرب و نوع کانکتور نیز می تواند با کانکتورهای استاندارد استفاده شود که همچنین می تواند سفارشی شود.
یک موتور مرحله ای هیبریدی با زاویه 1.8 ° قدم (200 قدم / انقلاب) یا زاویه 0.9 ° قدم (400 قدم / انقلاب) یا زاویه 0.9 ° قدم (400 قدم / انقلاب) در دسترس است.زاویه قدم زدن توسط تعداد دندان در تیغه های روتور تعیین می شود.
همچنین می توان آن را با یک گیربکس مجهز کرد، که دارای مراحل مختلف برای نسبت سرعت های مختلف و البته طول های مختلف است، هرچه طول بیشتر باشد، بهره وری پایین تر است.
پارامترها
|
زاویه گام (°) |
طول موتور (ملی متر) |
چرخش ثابت (g*cm) |
جریان /فاز (فاز A) |
مقاومت (Ω/ فاز) |
استحکام (mH/فاز) |
تعداد سرنخ |
بی وقفه چرخش (g*cm2) |
وزن (KG) |
| 0.9 | 27 | 1000 | 0.5 | 10 | 14 | 4 | 6 | 0.13 |
| 1.8 | 28 | 1000 | 0.5 | 20 | 14 | 4 | 11 | 0.13 |
| 0.9 | 34 | 1200 | 1 | 2 | 3 | 4 | 9 | 0.17 |
| 1.8 | 34 | 1400 | 1 | 2.7 | 4.3 | 4 | 13 | 0.17 |
| 0.9 | 40 | 1500 | 1 | 2 | 4 | 4 | 12 | 0.22 |
| 1.8 | 42 | 2000 | 1 | 3.8 | 3.5 | 4 | 23 | 0.22 |
پارامترهای فوق محصولات استاندارد برای مرجع هستند، موتور می تواند بر اساس نیاز مشتری سفارشی شود.

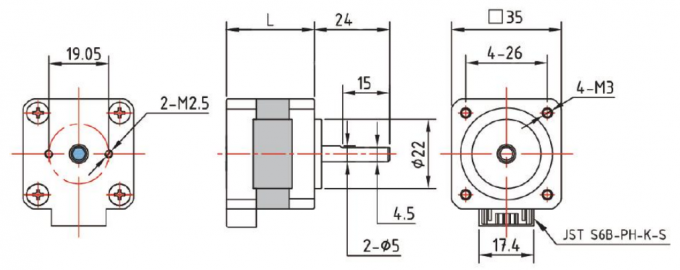

طرح طراحی
ساختار اساسی موتورهای مرحله ای NEMA
استفاده از موتور مرحله ای هیبریدی
با توجه به وضوح بالا موتورهای مرحله ای هیبریدی (۲۰۰ یا ۴۰۰ قدم در هر چرخش) ، آنها به طور گسترده ای برای کاربردهایی که نیاز به دقت بالا دارند استفاده می شوند ، مانند:
چاپ سه بعدی
کنترل صنعتی ((CNC، فرش خودکار، ماشین آلات نساجی)
لوازم جانبی کامپیوتر
دستگاه بسته بندی
و سایر سیستم های اتوماتیک که نیاز به کنترل دقیق دارند.
یادداشت هایی در مورد موتورهای مرحله ای هیبریدی
مشتریان باید از این اصل پیروی کنند که ابتدا موتورهای مرحله ای را انتخاب کنند و سپس راننده را بر اساس موتورهای مرحله ای موجود انتخاب کنند.
بهتر است از حالت رانندگی با تمام گام برای رانندگی یک موتور تک مرحله ای هیبریدی استفاده نکنید و لرزش در هنگام رانندگی با تمام گام بزرگتر است.
موتور مرحله ای هیبریدی مناسب تر برای مواقع با سرعت پایین است. ما پیشنهاد می کنیم سرعت بیش از 1000 rpm (6666PPS در 0.9 درجه) ، ترجیحا بین 1000-3000PPS (0.9 درجه) ،و می تواند با یک جعبه گیربکس متصل شود تا سرعت آن را کاهش دهدموتور دارای کارایی بالا و سر و صدا کم در فرکانس مناسب است.
به دلایل تاریخی، تنها موتور با ولتاژ نامی 12 ولت 12 ولت استفاده می کند. ولتاژ نامی دیگر بر روی نقشه طراحی دقیقا مناسب ترین ولتاژ محرک برای موتور نیست.مشتریان باید ولتاژ محرک مناسب و راننده مناسب را بر اساس نیازهای خود انتخاب کنند..
هنگامی که موتور با سرعت بالا یا بار بزرگ استفاده می شود، به طور کلی به سرعت کار مستقیما شروع نمی شود. ما پیشنهاد می کنیم تا به تدریج فرکانس و سرعت را افزایش دهیم. به دو دلیل:موتور گام ها را از دست نمی دهد، و دوم، می تواند صدا را کاهش دهد و دقت موقعیت را بهبود بخشد.
موتور نباید در محدوده ارتعاش (کمتر از 600 PPS) کار کند. اگر باید در سرعت کم استفاده شود، مشکل ارتعاش را می توان با تغییر ولتاژ، جریان یا اضافه کردن کمی خنک کننده کاهش داد.
هنگامی که موتور کمتر از 600PPS (0.9 درجه) کار می کند، باید با جریان کوچک، نفوذ بزرگ و ولتاژ پایین هدایت شود.
برای بارهایی که دارای لحظات بی وقفه بزرگ هستند، باید یک موتور بزرگ انتخاب شود.
هنگامی که دقت بالاتر مورد نیاز است، می توان آن را با اضافه کردن گیربکس، افزایش سرعت موتور یا استفاده از رانندگی فرعی حل کرد. همچنین یک موتور 5 فاز ((موتور تک قطبی) می تواند استفاده شود،اما قیمت کل سیستم نسبتا گران است، پس به ندرت استفاده ميشه
اندازه موتور مرحله ای:
ما در حال حاضر 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) موتور های ترکیبی گام بردار داریم. پیشنهاد می کنیم ابتدا اندازه موتور را تعیین کنید، سپس پارامترهای دیگر را تأیید کنید،وقتی که موتور هائیبریدی مرحله ای را انتخاب می کنید.
定制服务:
خدمات سفارشی سازی:
ما ارائه خدمات سفارشی در موتور از جمله شماره سیم سرب ((4 سیم/6 سیم/8 سیم) ، مقاومت کویل، طول کابل و رنگ، همچنین ما دارای ارتفاع چندگانه برای مشتریان برای انتخاب است.
گره خروجی معمولی گره D است، اگر مشتریان به گره پیچ سرب نیاز داشته باشند، ما خدمات سفارشی را در پیچ سرب ارائه می دهیم و می توانید نوع پیچ سرب و طول گره را تنظیم کنید.

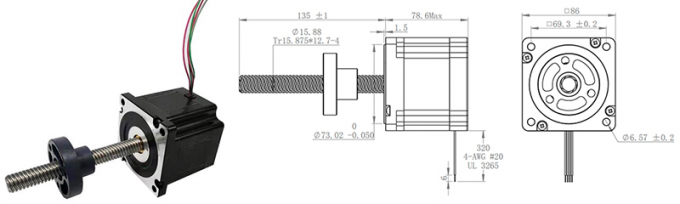

تصویر زیر یک موتور مرحله ای هیبریدی با پیچ سرب تراپیز است.
زمان پیشرو
اگه نمونه ها رو در انبار داريم، ميتونيم نمونه ها رو ظرف 3 روز بفرستيم.
اگر نمونه در انبار نداریم، باید آنها را تولید کنیم، زمان تولید حدود 20 روز تقویم است.
برای تولید انبوه، زمان تحویل بستگی به مقدار سفارش دارد.
روش پرداخت و شرایط پرداخت
روش پرداخت و شرایط پرداخت:
برای نمونه ها، به طور کلی ما پی پال یا علی بابا را قبول می کنیم.
برای تولید انبوه، ما پرداخت T/T را قبول می کنیم.
براي نمونه ها، ما قبل از توليد تمام پرداخت ها را جمع مي کنيم.
براي توليد انبوه، ما مي تونيم قبل از توليد 50 درصد پيش پرداخت رو قبول کنيم و باقي 50 درصد پيش پرداخت رو قبل از ارسال جمع کنيم.
بعد از اینکه ما سفارش همکاری بیش از 6 بار، ما می تواند مذاکره شرایط پرداخت دیگر مانند A / S (پس از دیدن)
سوالات عمومی
1.چه مدت زمان تحویل عمومی برای نمونه ها است؟ چه مدت زمان تحویل برای سفارشات بزرگ پشت سر است؟
زمان تحویل سفارش نمونه حدود 15 روز است، زمان تحویل سفارش مقدار انبوه 25-30 روز است.
2خدمات سفارشی رو قبول می کنید؟
ما محصولات سفارشی را قبول می کنیم، از جمله پارامتر موتور، نوع سیم سرب، شاخه خارج و غیره.
3ممکنه به اين موتور يه کدگير اضافه کنيم؟
برای این نوع موتور، ما می توانیم اضافه کردن رمزگذاری بر روی کاپ لباس موتور.
