اندازه 28 میلی متر NEMA11 موتور هایبرید مرحله ای 1.8 درجه زاویه گام D گره ارتفاع مختلف
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | 28HS32 |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $4-10/Unit |
| جزئیات بسته بندی | محصول با پنبه مروارید بسته بندی شده است، و بیرون در یک کارتون است. |
| زمان تحویل | 10 ~ 30 روز پس از دریافت نمونه پرداخت |
| شرایط پرداخت | MoneyGram، Western Union، کارت اعتباری، T/T، L/C |
| قابلیت ارائه | 100000\ واحد/سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای هیبریدی | زاويه گام | 1.8 درجه / گام |
|---|---|---|---|
| اندازه موتور | 28mm ((NEMA 11) | تعداد فازها | 2 فاز (دو قطبی) |
| طول موتور | 32 ~ 51 میلی متر | حداقل تعداد سفارش | 1 واحد |
| برجسته | موتور مرحله ای هیبریدی NEMA11,موتور مرحله ای هیبریدی 28 میلی متری,D شاف 1.8 درجه موتور مرحله ای,28mm Hybrid Stepper Motor,D Shaft 1.8Degree Stepper Motor |
||
توضیحات محصول

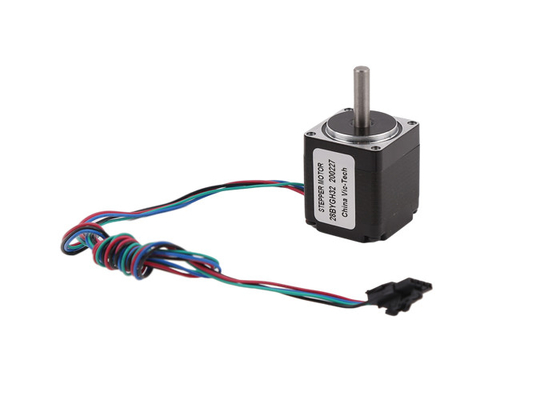

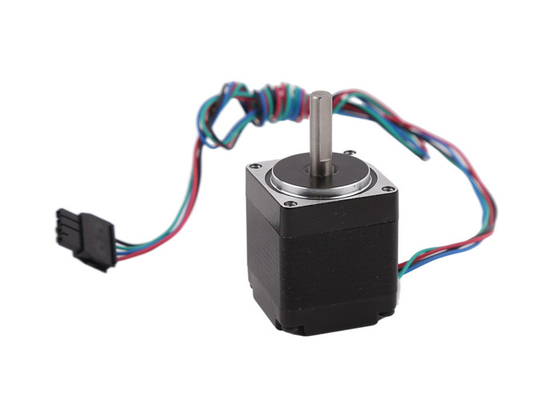

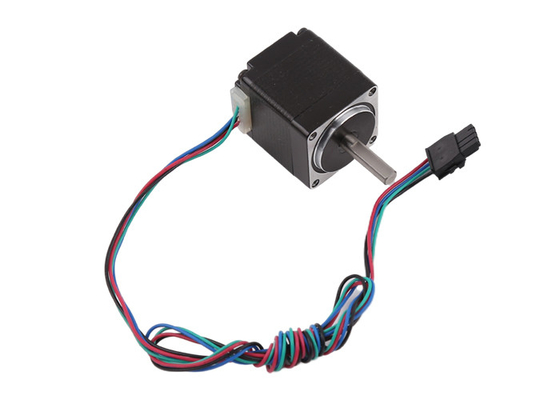

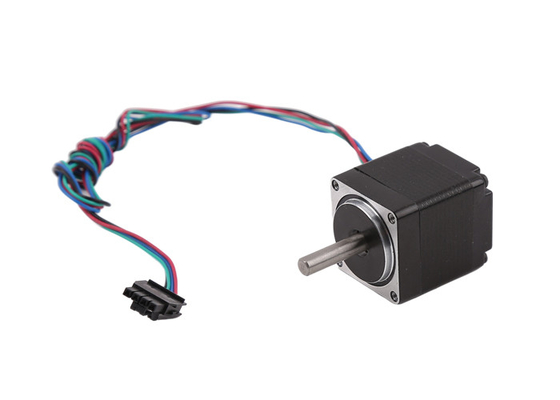

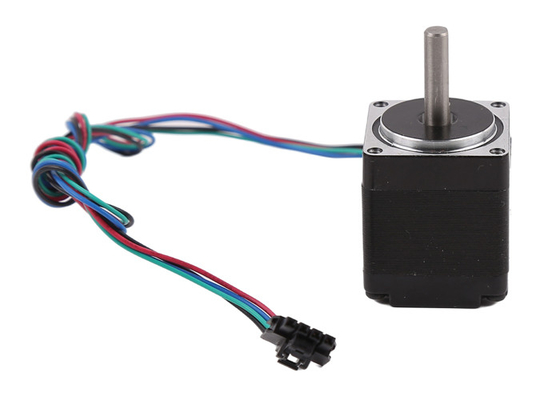

28mm اندازه NEMA11 موتور مرحله ای هیبریدی 1.8 درجه زاویه مرحله ای D شاخه ارتفاع مختلف
توضیحات
این موتور هائیبریدی قدم بردار 28 میلی متری (NEMA 11) با میله خروجی D است.
زاویه گام 1.8°/قدم است.
ما ارتفاع های مختلفی برای انتخاب داریم، از 32 میلی متر تا 51 میلی متر.
با ارتفاع بزرگتر، موتور دارای گشتاور بالاتر است و قیمت نیز بالاتر است.
این بستگی به مشتری دارد
به طور کلی موتورهای تولید شده بیشتر موتورهای دو قطبی ((۴ سیم) هستند، ما همچنین موتورهای تک قطبی را در دسترس داریم، اگر مشتریان می خواهند این موتور را با 6 سیم ((۴ مرحله) هدایت کنند.
پارامترها
|
زاویه گام (°) |
طول موتور (ملی متر) |
چرخش ثابت (g*cm) |
جریان /فاز (فاز A) |
مقاومت (Ω/فاز) |
استحکام (mH/فاز) |
تعداد سرنخ |
بی وقفه چرخش (g*cm2) |
وزن (KG) |
| 1.8 | 32 | 430 | 0.95 | 2.8 | 0.8 | 6 | 9 | 0.11 |
| 1.8 | 32 | 600 | 0.67 | 5.6 | 3.4 | 4 | 9 | 0.11 |
| 1.8 | 45 | 750 | 0.95 | 3.4 | 1.2 | 6 | 12 | 0.14 |
| 1.8 | 45 | 950 | 0.67 | 6.8 | 4.9 | 4 | 12 | 0.14 |
| 1.8 | 51 | 900 | 0.95 | 4.6 | 1.8 | 6 | 18 | 0.2 |
| 1.8 | 51 | 1200 | 0.67 | 9.2 | 7.2 | 4 | 18 | 0.2 |

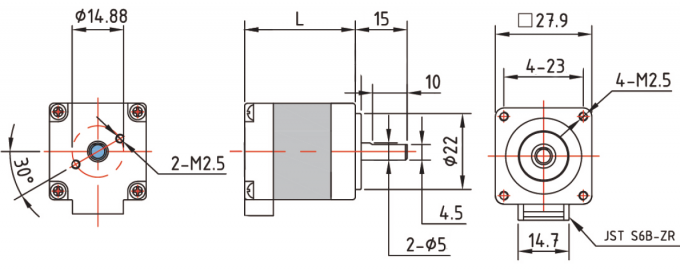

طرح طراحی
در مورد موتور هيبريد مرحله اي
موتورهای مرحله ای هیبریدی به طور کلی شکل مربع دارند و یک موتور مرحله ای را می توان از طریق شکل بیرونی منحصر به فرد آن شناسایی کرد.
یک موتور مرحله ای هیبریدی دارای زاویه 1.8 ° قدم ((200 قدم / انقلاب) یا زاویه 0.9 ° قدم (400 قدم / انقلاب) است. زاویه گام توسط تعداد دندان در لایه های روتور تعیین می شود.
راه هایی برای نامگذاری یک موتور مرحله ای هیبریدی وجود دارد:
به واحد متریک (واحد: میلی متر) یا به واحد امپریالیستی (واحد: اینچ)
به عنوان مثال، یک موتور 42 میلی متری = یک موتور 1.7 اینچی استیپر.
بنابراین یک موتور 42 میلی متری نیز می تواند به عنوان موتور NEMA 17 نامیده شود.
توضیحات نام موتور هائیبرید مرحله ای:
به عنوان مثال، موتور 42HS40 مرحله ای:
42 یعنی اندازه 42 میلی متره، پس این یک موتور NEMA17 است.
HS به معنای موتور هایبرید استپبر است.
40 یعنی ارتفاع موتور 40 میلی متری است
ما ارتفاع های مختلفی برای انتخاب مشتریان داریم، با ارتفاع بزرگتر، یک موتور دارای گشتاور بالاتر، وزن بیشتر و قیمت بالاتر خواهد بود.

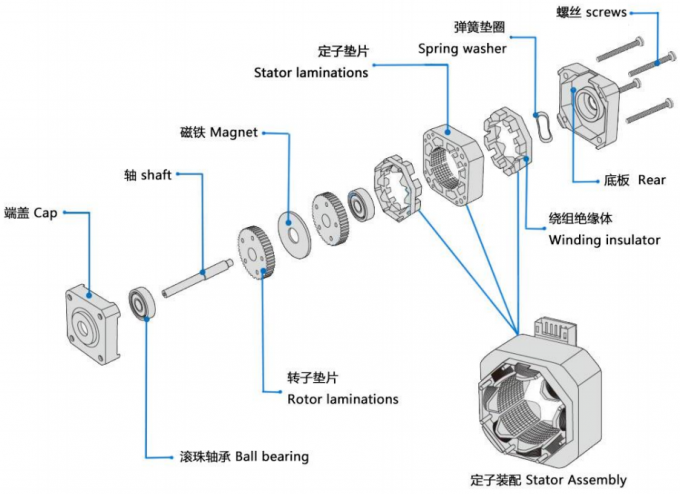

این ساختار داخلی یک موتور مرحله ای هیبریدی معمولی است.
ساختار اساسی موتورهای مرحله ای NEMA
استفاده از موتور مرحله ای هیبریدی
با توجه به وضوح بالا موتورهای مرحله ای هیبریدی (۲۰۰ یا ۴۰۰ قدم در هر چرخش) ، آنها به طور گسترده ای برای کاربردهایی که نیاز به دقت بالا دارند استفاده می شوند ، مانند:
چاپ سه بعدی
کنترل صنعتی ((CNC، فرش خودکار، ماشین آلات نساجی)
لوازم جانبی کامپیوتر
دستگاه بسته بندی
و سایر سیستم های اتوماتیک که نیاز به کنترل دقیق دارند.
یادداشت هایی در مورد موتورهای مرحله ای هیبریدی
مشتریان باید از این اصل پیروی کنند که ابتدا موتورهای مرحله ای را انتخاب کنند و سپس راننده را بر اساس موتورهای مرحله ای موجود انتخاب کنند.
بهتر است از حالت رانندگی با تمام گام برای رانندگی یک موتور تک مرحله ای هیبریدی استفاده نکنید و لرزش در هنگام رانندگی با تمام گام بزرگتر است.
موتور مرحله ای هیبریدی مناسب تر برای مواقع با سرعت پایین است. ما پیشنهاد می کنیم سرعت بیش از 1000 rpm (6666PPS در 0.9 درجه) ، ترجیحا بین 1000-3000PPS (0.9 درجه) ،و می تواند با یک جعبه گیربکس متصل شود تا سرعت آن را کاهش دهدموتور دارای کارایی بالا و سر و صدا کم در فرکانس مناسب است.
به دلایل تاریخی، تنها موتور با ولتاژ نامی 12 ولت 12 ولت استفاده می کند. ولتاژ نامی دیگر بر روی نقشه طراحی دقیقا مناسب ترین ولتاژ محرک برای موتور نیست.مشتریان باید ولتاژ محرک مناسب و راننده مناسب را بر اساس نیازهای خود انتخاب کنند..
هنگامی که موتور با سرعت بالا یا بار بزرگ استفاده می شود، به طور کلی به سرعت کار مستقیما شروع نمی شود. ما پیشنهاد می کنیم تا به تدریج فرکانس و سرعت را افزایش دهیم. به دو دلیل:موتور گام ها را از دست نمی دهد، و دوم، می تواند صدا را کاهش دهد و دقت موقعیت را بهبود بخشد.
موتور نباید در محدوده ارتعاش (کمتر از 600 PPS) کار کند. اگر باید در سرعت کم استفاده شود، مشکل ارتعاش را می توان با تغییر ولتاژ، جریان یا اضافه کردن کمی خنک کننده کاهش داد.
هنگامی که موتور کمتر از 600PPS (0.9 درجه) کار می کند، باید با جریان کوچک، نفوذ بزرگ و ولتاژ پایین هدایت شود.
برای بارهایی که دارای لحظات بی وقفه بزرگ هستند، باید یک موتور بزرگ انتخاب شود.
هنگامی که دقت بالاتر مورد نیاز است، می توان آن را با اضافه کردن گیربکس، افزایش سرعت موتور یا استفاده از رانندگی فرعی حل کرد. همچنین یک موتور 5 فاز ((موتور تک قطبی) می تواند استفاده شود،اما قیمت کل سیستم نسبتا گران است، پس به ندرت استفاده ميشه
اندازه موتور مرحله ای:
ما در حال حاضر 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) موتور های ترکیبی گام بردار داریم. پیشنهاد می کنیم ابتدا اندازه موتور را تعیین کنید، سپس پارامترهای دیگر را تأیید کنید،وقتی که موتور هائیبریدی مرحله ای را انتخاب می کنید.
خدمات سفارشی سازی
ما ارائه خدمات سفارشی در موتور از جمله شماره سیم سرب ((4 سیم/6 سیم/8 سیم) ، مقاومت کویل، طول کابل و رنگ، همچنین ما دارای ارتفاع چندگانه برای مشتریان برای انتخاب است.
گره خروجی معمولی گره D است، اگر مشتریان به گره پیچ سرب نیاز داشته باشند، ما خدمات سفارشی را در پیچ سرب ارائه می دهیم و می توانید نوع پیچ سرب و طول گره را تنظیم کنید.
تصویر زیر یک موتور مرحله ای هیبریدی با پیچ سرب تراپیز است.
نوع موتور مرحله ای NEMA
زمان تحویل و اطلاعات بسته بندی
اگه نمونه ها رو در انبار داريم، ميتونيم نمونه ها رو ظرف 3 روز بفرستيم.
اگر نمونه در انبار نداریم، باید آنها را تولید کنیم، زمان تولید حدود 20 روز تقویم است.
برای تولید انبوه، زمان تحویل بستگی به مقدار سفارش دارد.
روش پرداخت و شرایط پرداخت
برای نمونه ها، به طور کلی ما پی پال یا علی بابا را قبول می کنیم.
برای تولید انبوه، ما پرداخت T/T را قبول می کنیم.
براي نمونه ها، ما قبل از توليد تمام پرداخت ها را جمع مي کنيم.
براي توليد انبوه، ما مي تونيم قبل از توليد 50 درصد پيش پرداخت رو قبول کنيم و باقي 50 درصد پيش پرداخت رو قبل از ارسال جمع کنيم.
بعد از اینکه ما سفارش همکاری بیش از 6 بار، ما می تواند مذاکره شرایط پرداخت دیگر مانند A / S (پس از دیدن)
