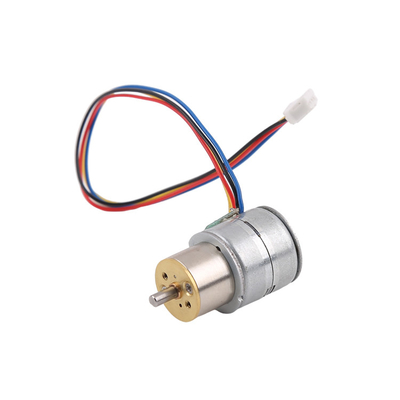

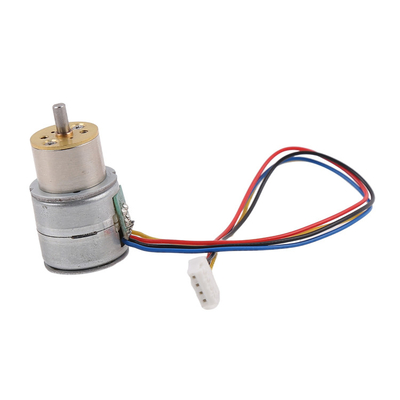

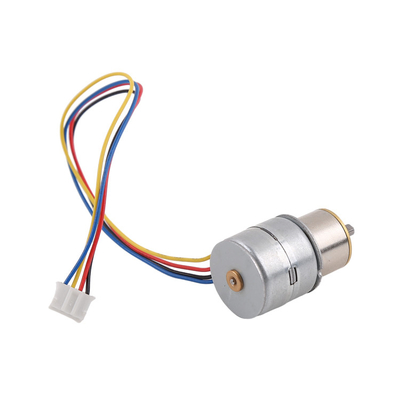

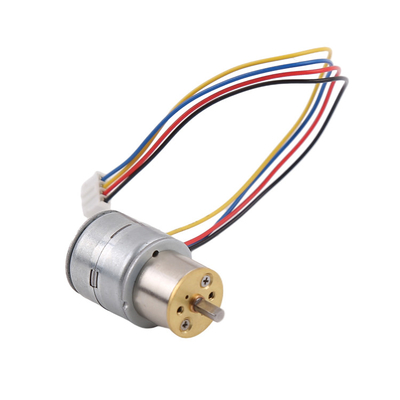

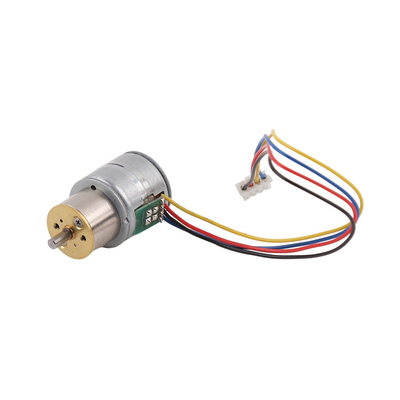

دو فاز موتور مرحله ای با دقت بالا 20mm pm با جعبه گیربکس دایره ای 18 درجه زاویه قدم
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | SM20-13GR |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $5~8/unit |
| جزئیات بسته بندی | محصول با پنبه مروارید بسته بندی شده است، و بیرون در یک کارتون است. |
| زمان تحویل | 10 ~ 30 روز پس از دریافت نمونه پرداخت |
| شرایط پرداخت | MoneyGram، Western Union، کارت اعتباری، T/T، L/C |
| قابلیت ارائه | 100000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای دنده ای 20 میلی متری دوقطبی | زاویه گام | 18 درجه |
|---|---|---|---|
| تعداد فازها | 2 فاز | نوع پیچ سربی | Φ3D2.5 |
| مقاومت کویل | 9.2Ω/فاز | سرویس OEM&ODM | در دسترس |
| حداقل مقدار سفارش | 1 واحد | ||
| برجسته | موتور 20mm Pm Stepper,موتور 2 فاز Pm Stepper,موتور مرحله ای گیربکس 18 درجه,2Phases Pm Stepper Motor,18 Degree Gearbox Stepper Motor |
||
توضیحات محصول
دو فاز دقیق 20mm Pm موتور مرحله ای با گیربکس دایره ای 18 درجه زاویه گام
توضیحات
این یک گیربکس دایره ای با یک موتور 20 میلی متری استپ است.
مقاومت موتور می تواند از 10Ω، 20Ω و 31Ω انتخاب شود.
نسبت گير جعبه گير دايره اي، نسبت گير 10 است:1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
کارایی گیربکس دایره ای 58 تا 80 درصد است.
هرچه نسبت آن بزرگتر باشد، سرعت چرخش گره خروجی آهسته تر و چرخش بزرگ تر است.
مشتری نسبت گیرنده را با توجه به گشتاور مورد نیاز ارزیابی می کند.
اگر شما علاقه مند به خرید برخی از نمونه ها برای آزمایش، لطفا احساس رایگان برای تماس با ما.
پارامترها
| شماره مدل | SM20-13GR |
| قطر موتور | 20 میلی متر |
| نوع گیربکس | 13GR جعبه گیربکس سیلندر |
| ولتاژ محرک | 6 ولت DC |
| مقاومت کویل | 10Ω یا 31Ω/فاز |
| تعداد فاز | دو فاز ((۴ سیم) |
| زاویه گام | نسبت 18°/تروساز |
| گودال خروجی | 3-ملی متر D2.5. |
| نسبت دنده | 101 تا 350:1 |
| خدمات OEM و ODM | در دسترس است |
| کارایی | 58% تا 80% |
طرح طراحی
مشخصات نسبت چرخ دنده باکس
| نسبت دنده | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| نسبت دقیق | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| خیس زدن دندان | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| سطح ابزار | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| کارایی | 80 درصد | 64 درصد | 64 درصد | ۷۱% | 64 درصد | 64 درصد | 64 درصد | 64 درصد |
| نسبت دنده | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| نسبت دقیق | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| خیس زدن دندان | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| سطح ابزار | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| کارایی | 64 درصد | 64 درصد | 58 درصد | 58 درصد | 58 درصد | 58 درصد | 58 درصد | 58 درصد |
در مورد نوع دنده دایره ای
1جعبه دنده ها دقت و کارایی بالایی دارند.
2قطب خروجی جعبه دنده دور به طور کلی φ3mmD2.5mm است و طول قطب خروجی می تواند سفارشی شود.
3سرعت خروجی و گشتاور برای نسبت های مختلف دنده متفاوت است مشتریان نسبت دنده را با توجه به گشتاور مورد نیاز ارزیابی می کنند.
4. جعبه دنده گرد همچنین می تواند با موتور 15mm stepper جفت شود.
نمودار زیر یک موتور 15 میلی متری با یک گیربکس دایره ای را نشان می دهد:
درخواست
موتورهای گام بردار گیره دار، به طور گسترده ای در خانه های هوشمند، مراقبت های شخصی، تجهیزات لوازم خانگی، تجهیزات پزشکی هوشمند، روبات های هوشمند، لجستیک هوشمند، اتومبیل های هوشمند، تجهیزات ارتباطی،دستگاه های پوشیدنی هوشمند، الکترونیک مصرفی، تجهیزات دوربین و صنایع دیگر.
خدمات سفارشی سازی
1مقاومت کویل / ولتاژ نامی: مقاومت کویل قابل تنظیم است، هرچه مقاومت بالاتر باشد، ولتاژ نامی موتور بالاتر است.
2طراحی براکت / طول اسلایدر: اگر مشتریان می خواهند براکت طولانی تر یا کوتاه تر، طراحی های ویژه ای مانند سوراخ های نصب وجود دارد، قابل تنظیم است.
3. طراحی اسلایدر: اسلایدر فعلی مس است، می تواند با پلاستیک جایگزین شود تا هزینه را صرفه جویی کند
4PCB + کابل + کانکتور: طراحی PCB ، طول کابل ، پچ کانکتور قابل تنظیم است ، می تواند با FPC مطابق با نیاز مشتری جایگزین شود.
زمان تحویل و اطلاعات بسته بندی
زمان تحویل نمونه ها:
موتورهای استاندارد موجود در انبار: در عرض 3 روز
موتورهای استاندارد که در انبار نیستند: ظرف 15 روز
محصولات سفارشی: حدود 25 ~ 30 روز (بر اساس پیچیدگی سفارشی سازی)
زمان پیشرو برای ساخت قالب جدید: به طور کلی حدود 45 روز
زمان تحویل برای تولید انبوه: بر اساس مقدار سفارش
بسته بندی:
نمونه ها در اسفنج فوم با یک جعبه کاغذی بسته بندی می شوند و با انتقال سریع ارسال می شوند.
تولید انبوه، موتورها در کارتون های موج دار با فیلم شفاف در خارج بسته بندی می شوند.
در صورت حمل از طریق دریا، محصول در پالت بسته بندی خواهد شد
روش حمل
برای نمونه ها و حمل و نقل هوایی، ما از FedEx/TNT/UPS/DHL استفاده می کنیم.(5 تا 12 روز برای سرویس اکسپرس)
براي حمل و نقل دريايي از مامور حمل و نقل خودمون استفاده ميکنيم و از بندر شانگهاي وارد ميشيم(45 تا 70 روز برای حمل و نقل دریایی)
سوالات عمومی
1شما يه سازنده هستيد؟
بله، ما کارخانه اي هستيم، و ما عمدتا موتورهاي مرحله اي تولید ميکنيم.
2محل کارتون کجاست؟
کارخانه ما در چانگزو، جیانگسو واقع شده است. بله، شما بسیار خوش آمدید برای بازدید از ما.
3ميشه نمونه هاي مجاني ارائه کني؟
نه، ما نمونه های رایگان ارائه نمی کنیم. مشتری ها با نمونه های رایگان منصفانه رفتار نمی کنند.
4کي هزینه حمل و نقل رو پرداخت ميکنه؟ ميتونم از حساب حمل و نقل استفاده کنم؟
مشتری هزینه حمل و نقل رو پرداخت میکنه ما هزینه حمل و نقل رو براتون نقل می کنیم
اگر فکر می کنید که روش حمل و نقل ارزان تر و راحت تر دارید، می توانیم از حساب حمل و نقل شما استفاده کنیم.
5مقدار سفارش شما چيه؟
ما MOQ نداریم و شما فقط می توانید یک نمونه سفارش دهید.
اما توصیه می کنیم که کمی بیشتر سفارش دهید، فقط در صورتی که موتور در طول آزمایش آسیب ببیند، و شما می توانید یک پشتیبان داشته باشید.
6.ما در حال توسعه پروژه ای جدید هستیم، آیا شما خدمات سفارشی سازی را ارائه می دهید؟
ما بیش از 20 سال تجربه در صنعت موتور مرحله دار داریم.
ما پروژه های زیادی را توسعه داده ایم، می توانیم سفارشی سازی کامل از طراحی طراحی تا تولید را ارائه دهیم.
ما مطمئنیم که می توانیم چند توصیه / پیشنهاد برای پروژه موتور مرحله ای شما ارائه دهیم.
اگه نگران مسائل محرمانه اي هستيد، بله، مي تونيم قرارداد امنيت امنيت امضا کنيم.
7شما راننده ها رو مي فروشيد؟
آره، ما راننده ها رو مي فرويم، فقط براي آزمايش نمونه هاي موقت مناسب هستن، براي توليد انبوه مناسب نيستن
ما راننده تولید نمی کنیم، ما فقط موتورهای مرحله ای تولید می کنیم
