دقت بالا 57HS51 57mm NEMA 23 موتور مرحله ای هیبریدی با رمزگذاری نوری 500 PPR رزولوشن
| محل منبع | جیانگ سو، چین (سرزمین اصلی) |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | 57HS51-EN |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $25 - $45 / Units |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، Western Union، MoneyGram |
| قابلیت ارائه | 10000 واحد در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای هیبریدی | اندازه موتور | 57 میلی متر (NEMA23) |
|---|---|---|---|
| جاری | 1~4 A/فاز | نوع رمزگذار | رمزگذار نوری |
| وضوح رمزگذار | 500 PPR | زاویه گام | 1.8 درجه / گام |
توضیحات محصول

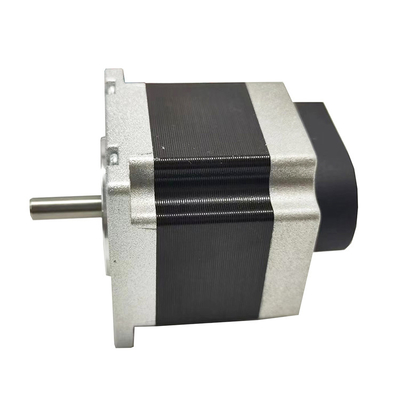

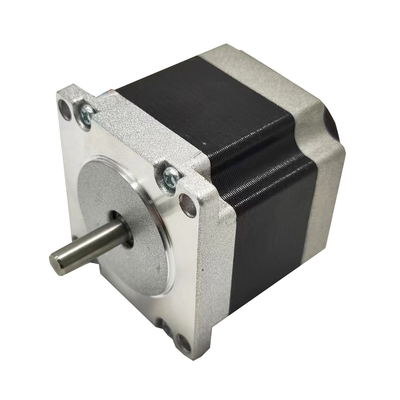

دقت بالا 57HS51 57mm NEMA 23 موتور مرحله ای هیبریدی با رمزگذاری نوری 500 PPR رزولوشن

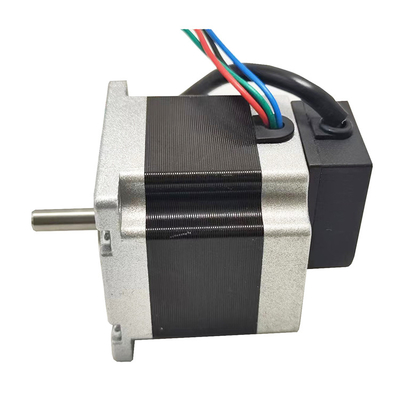

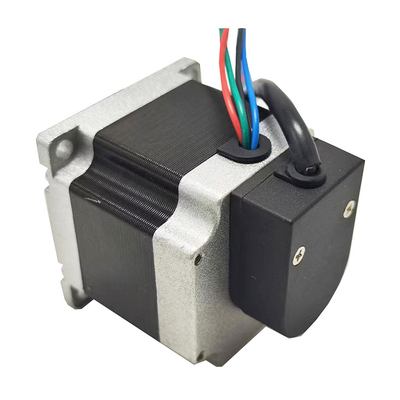

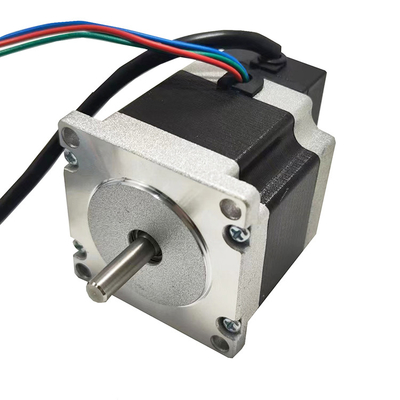

این یک موتور مرحله ای هیبریدی ۵۷ میلی متری با یک رمزگذاری نوری در پایین است.
موتور مرحله ای هیبریدی 57 میلی متری با زاویه 1.8 درجه، همچنین به عنوان موتور NEMA 23 شناخته می شود.
این موتور به طور گسترده ای برای کنترل دقیق استفاده می شود.
برای رسیدن به حلقه بسته، برای کنترل دقیق تر، یک رمزگذاری کننده برای ارائه سیگنال بازخورد مورد نیاز است.
رمزگذاری کننده مورد استفاده رمزگذاری کننده نوری است، و ما دارای وضوح های مختلف از جمله 500، 1000، 2000 PPR و بیشتر هستیم.
رمزگذاری کننده شامل سه کانال است: از جمله سیگنال A، سیگنال B و شاخص سیگنال.
اندازه موتور 57 میلی متر است و ما ارتفاع های مختلف را برای انتخاب داریم.
با ارتفاع بیشتر، موتور دارای گشتاور بزرگتر، وزن بزرگتر و هزینه بالاتر است.
لطفاً قبل از تایید سفارش پارامترهای موتور و انکودر رو تایید کنید
ابعاد مکانیکی:MM
کاربردهای معمول
- چاپگر سه بعدی
- تجهیزات نظارت
- ماشین آلات پزشکی
- دستگاه فروش
- وسیله نقلیه مهندسی
- ماشین حکاکی CNC
- دستگاه ATM
پارامترهای موتور:
|
زاویه گام (°) |
طول موتور (ملی متر) |
چرخش ثابت (KG*cm) |
جریان /فاز (فاز A) |
مقاومت (Ω/فاز) |
استحکام (mH/فاز) |
تعداد سرنخ |
بی وقفه چرخش (g*cm2) |
وزن (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
پارامترهای رمزگذاری کننده:
| نوع رمزگذاری کننده | رمزگذاری نوری |
| قطعنامه | 100/200/500/1000/1024/2000/2500PPR |
| سیگنال خروجی | سیگنال A، B، شاخص |
| منبع برق | 5 ولت DC |
| حداکثر فرکانس پاسخ | 100 کیلوهرتز |
| حداکثر سرعت چرخش | 3000 دور در دقیقه |
منحنی تورک برای مرجعمحصولات فوق فقط مدل های نماینده هستند، ما می توانیم محصولات را مطابق با نیازهای مشتری سفارشی کنیم.شامل طول و قطر گره است. شرکت ما همچنین می تواند خدمات OEM را ارائه دهد.
ارائه جزئیات محصول
در مورد موتور هيبريد مرحله اي:
موتورهای مرحله ای هیبریدی به طور کلی شکل مربع دارند و یک موتور مرحله ای را می توان از طریق شکل بیرونی منحصر به فرد آن شناسایی کرد.
یک موتور مرحله ای هیبریدی دارای زاویه 1.8 ° قدم ((200 قدم / انقلاب) یا زاویه 0.9 ° قدم (400 قدم / انقلاب) است. زاویه گام توسط تعداد دندان در لایه های روتور تعیین می شود.
راه هایی برای نامگذاری یک موتور مرحله ای هیبریدی وجود دارد:
به واحد متریک (واحد: میلی متر) یا به واحد امپریالیستی (واحد: اینچ)
به عنوان مثال، یک موتور 42 میلی متری = یک موتور 1.7 اینچی استیپر.
بنابراین یک موتور 42 میلی متری نیز می تواند به عنوان موتور NEMA 17 نامیده شود.
توضیحات نام موتور هائیبرید مرحله ای:
به عنوان مثال، موتور 42HS40 مرحله ای:
42 یعنی اندازه 42 میلی متره، پس این یک موتور NEMA17 است.
HS به معنای موتور هایبرید استپبر است.
40 یعنی ارتفاع موتور 40 میلی متری است
ما ارتفاع های مختلفی برای انتخاب مشتریان داریم، با ارتفاع بزرگتر، یک موتور دارای گشتاور بالاتر، وزن بیشتر و قیمت بالاتر خواهد بود.
این ساختار داخلی یک موتور مرحله ای هیبریدی معمولی است.
کاربرد موتور مرحله ای هیبریدی:
با توجه به وضوح بالا موتورهای مرحله ای هیبریدی (۲۰۰ یا ۴۰۰ قدم در هر چرخش) ، آنها به طور گسترده ای برای برنامه هایی که نیاز به دقت بالا دارند استفاده می شوند، مانند:
چاپ سه بعدی
کنترل صنعتی ((CNC، فرش خودکار، ماشین آلات نساجی)
لوازم جانبی کامپیوتر
دستگاه بسته بندی
و سایر سیستم های اتوماتیک که نیاز به کنترل دقیق دارند.
