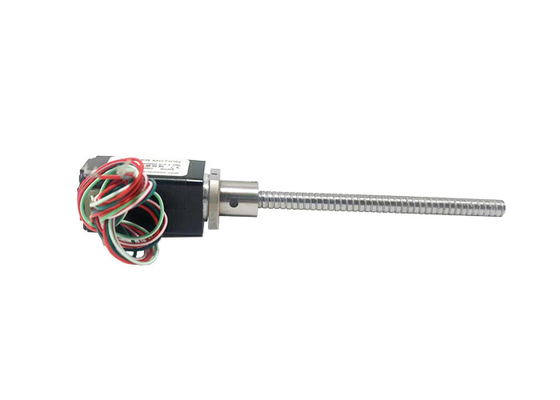

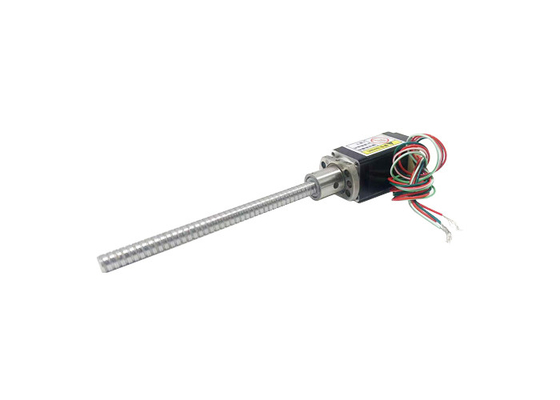

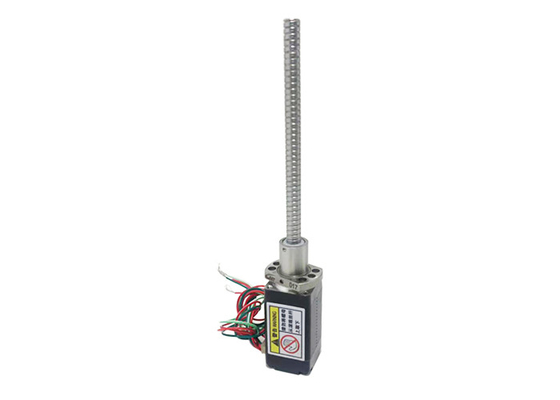

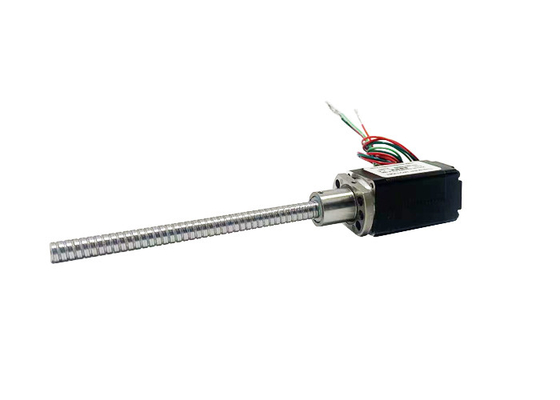

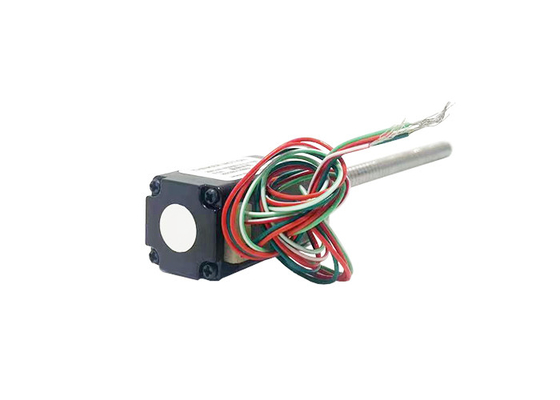

موتور پلهای مارپیچ هیبریدی نما 8 (20 میلیمتر) 1.8 درجه زاویه ولتاژ ولتاژ 2.5 / 6.3 ولت جریان 0.5 آمپر، 4 سیم سرب
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xاندازه موتور | 20 میلی متر | زاویه گام | 1.8 درجه |
---|---|---|---|
ولتاژ (V) | 2.5 / 6.3 | جریان (A) | 0.5 |
مقاومت (اهم) | 5.1 / 12.5 | اندوکتانس (mH) | 1.5 / 4.5 |
سیم های سربی | 4 | شهر | چانگژو |
Nema 8 (20mm) موتور مرحله ای هائیبریدی با پیچ توپ 1.8° زاویه قدم ولتاژ 2.5 / 6.3V جریان 0.5A,4 سیم های سرب
موتور Nema 8 (20 میلی متر) هیبریدی، دو قطبی، 4 سرب، پیچ توپ، سر و صدا کم، عمر طولانی، عملکرد بالا، گواهینامه CE و RoHS.
توضیحات:
نام محصول |
موتور 20 میلی متری هائیبریدی با پیچ توپ |
مدل |
VSM20BSHSM |
نوع |
موتورهای مرحله ای هیبریدی |
زاویه گام |
1.8° |
ولتاژ (V) |
2.5 / 63 |
جریان (A) |
0.5 |
مقاومت (اوم) |
5.1 / 125 |
استحکام (mH) |
1.5 / 45 |
سیم های سرب | 4 |
طول موتور (ملی متر) |
30 / 42 |
دمای محیط | -20°C ~ +50°C |
افزایش دما | 80 هزار تا |
قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
اندازه موتور |
ولتاژ/ فاز (V) |
جریان/ فاز (الف) |
مقاومت فاز (Ω) |
محرک/ فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
نقشه استاندارد VSM20BSHSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
لطفا برای اطلاعات بیشتر از مشخصات پیچ توپ با ما تماس بگیرید.
VSM20BSHSMBall nut 0601 طرح طرح:
منحنی سرعت و فشار:
20 سری 30mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
20 سری 42mm موتور طول دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
سرب (ملی متر) | سرعت خطی (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 24 ولت
حوزه های کاربرد:
اتوماسیون آزمایشگاه:موتورهای مرحله ای 20 میلی متری با پیچ توپ هیبریدی در سیستم های اتوماسیون آزمایشگاه، از جمله روبات های رسیدگی به مایعات، سیستم های رسیدگی به نمونه ها و تجهیزات آزمایشگاهی، کاربرد پیدا می کنند.آنها امکان موقعیت دقیق و دقیق ابزار و نمونه ها را فراهم می کنند، که به جریان کار آزمایشگاهی کارآمد و قابل اعتماد کمک می کند.
اتوماسیون صنعتی:این موتورهای مرحله ای در کاربردهای مختلف اتوماسیون صنعتی مانند ماشین های انتخاب و قرار دادن، سیستم های مونتاژ و سیستم های ناقل استفاده می شوند.آنها کنترل دقیق حرکت و موقعیت را فراهم می کنند، تضمین عملکرد کارآمد و قابل اعتماد در محیط تولید و تولید.
ابزار تحلیلی:موتورهای مرحله ای 20 میلی متری با پیچ توپ ترکیبی در ابزارهای تحلیلی مانند طیف سنجها، سیستم های کروماتوگرافی و تجهیزات آزمایش آزمایشگاه استفاده می شوند.آنها حرکت دقیق و موقعیت قطعات نوری را امکان پذیر می کنند، مراحل نمونه گیری و دستگاه های اندازه گیری، اطمینان از نتایج دقیق و قابل تکرار.
تجهیزات نیمه هادی:در صنعت نیمه هادی، موتورهای مرحله ای 20 میلی متری هائیبریدی با پیچ توپ در تجهیزات برای دستکاری و تراز و بازرسی وافر استفاده می شود.آنها نقش مهمی در حفظ موقعیت دقیق و حرکت در طول فرآیند تولید و آزمایش دارند.
بیوتکنولوژی و علوم زیستی:این موتورها در کاربردهای بیوتکنولوژی و علوم زندگی، از جمله ابزارهای توالی DNA، سیستم های کنترل مایعات خودکار و دستگاه های دستکاری سلول استفاده می شوند.آنها دقت و کنترل لازم را برای فرآیندهای آزمایشگاهی و آزمایشات مختلف فراهم می کنند.
ماشین آلات دقیق:موتورهای مرحله ای 20 میلی متری هائیبریدی با پیچ توپ معمولاً در ماشین آلات دقیق مانند مراحل دقیق، سیستم های موقعیت دهی نوری و تجهیزات سنجش یافت می شوند. دقت موقعیت گذاری بالا آنها،تکرار، و حرکت صاف آنها را برای کاربردهای سخت که نیاز به دقت زیر میکروونی یا نانومتری دارند مناسب می کند.
رباتیک و کنترل حرکت:این موتورهای مرحله ای در سیستم های کوچک رباتیک، بازوهای رباتیک و سیستم های کنترل حرکت که نیاز به حرکات دقیق و کنترل شده دارند، استفاده می شوند. آنها موقعیت بندی قابل اعتماد و دقیق را فراهم می کنند.برای کاربرد در تحقیقات مناسب می کنند، آموزش، و اتوماسیون در مقیاس کوچک.
مزیت:
دقيقي بالا در وضعيت:ساختار پیچ توپ هیبریدی اجازه می دهد تا موتور مرحله ای پیچ توپ هیبریدی 20 میلی متری برای دستیابی به موقعیت دقیق و کنترل حرکت بالا باشد.مکانیسم پیچ توپ کاهش پاکسازی چرخش از انتقال مکانیکی، بهبود دقت موقعیت و تکرار.
ظرفیت بارگذاری بالا:مکانیسم پیچ توپ قادر به حمل بارهای بزرگ است و باعث می شود موتور 20 میلی متری هیبرید پیچ توپ برای کاربردهایی که در آن بار سنگین تر باید حمل شود مناسب باشد.
سفتی و ثبات بالا:پیچ های توپی سخت تر از ساخت پیچ های سنتی هستند، کنترل حرکت پایدار و قابل اعتماد را فراهم می کنند. این به کاهش لرزش و اشتباهات چرخش کمک می کند.بهبود ثبات و دقت سیستم.
کارایی بالا:با توجه به ویژگی های محرک بسیار کارآمد پیچ توپ، موتور 20 میلی متری هیبریدی پیچ توپ دارای بهره وری انتقال بالا است، کاهش تلفات انرژی و تولید گرما.
حرکت با سرعت بالا:موتورهای مرحله ای هائیبریدی با پیچ توپ، مزایای موتورهای مرحله ای را با ویژگی های انتقال پیچ توپ ترکیب می کنند.بنابراین سرعت حرکت بالا را برای برنامه هایی که نیاز به پاسخ سریع و حرکت با سرعت بالا دارند، امکان پذیر می کند.
دقيقيت بازگردي مکانيکي بالا:ساخت پیچ توپ، دقت موقعیت دهی تکرار بالا را فراهم می کند، به موتور مرحله ای پیچ توپ هیبریدی 20 میلی متری اجازه می دهد تا موقعیت دهی تکرار دقیق را برای برنامه هایی که نیاز به دقت بالا دارند، به دست آورد.
تورک ایستاتیک نگهدارنده:موتور 20 میلی متری هائیبریدی با پیچ کوله ای حتی در صورت قطع برق یا قطع جریان، بدون نیاز به یک دستگاه ترمز اضافی، موقعیت خود را حفظ می کند.
سیستم کنترل ساده:موتورهای مرحله ای هائیبریدی 20 میلی متری با پیچ توپ به طور معمول تحت یک سیستم کنترل باز کار می کنند.حذف نیاز به دستگاه های بازخورد موقعیت اضافی و ساده سازی طراحی و نصب سیستم کنترل.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
