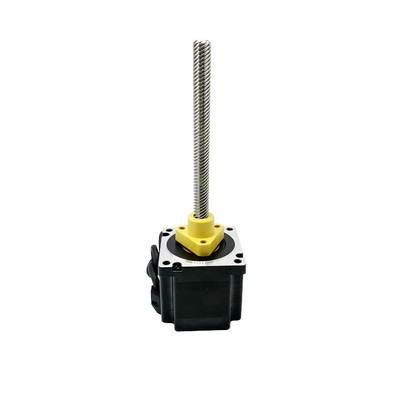

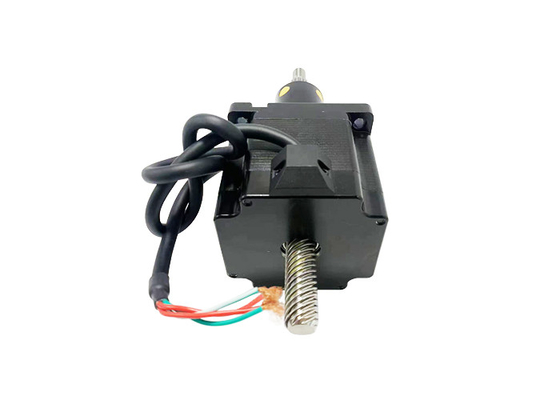

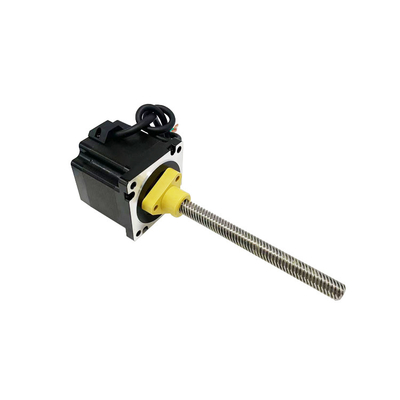

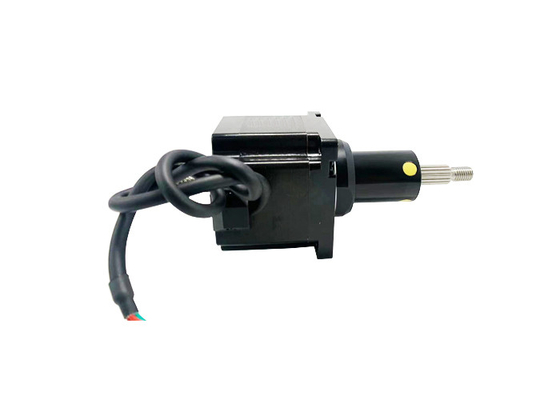

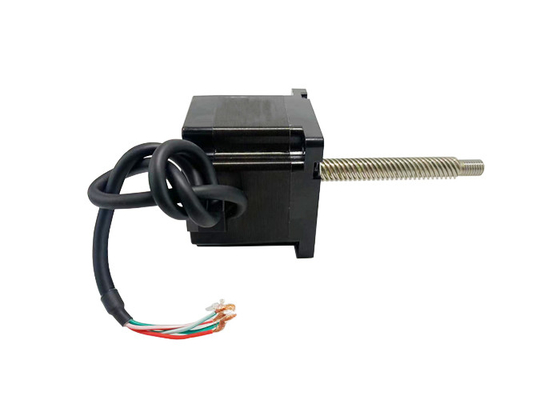

موتور پله ای هیبریدی نما 34 (86 میلی متر)، دوقطبی، 4 سرب، پیچ سرب ACME، کم صدا، عمر طولانی، تجهیزات پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM86HSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $100~$171/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 86 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 3 / 4.8 | جریان (A) | 6 |
| مقاومت (اهم) | 0.5 / 0.8 | اندوکتانس (mH) | 4 / 8.5 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
موتور مرحله ای هیبریدی Nema 34 (86mm) ، دو قطبی ، 4 سرب ، پیچ سرب ACME ، سر و صدا کم ، عمر طولانی ، تجهیزات قالب سازی

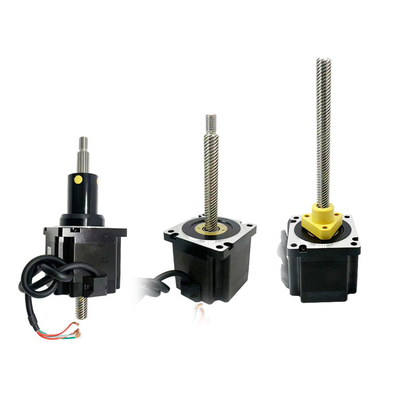

این موتور مرحله ای هیبریدی 86 میلی متری در سه نوع موجود است: محور خارجی، محور ثابت و محور ثابت.
ACME سرب پیچ موتور گام تبدیل حرکت چرخش به حرکت خطی، با استفاده از پیچ سرب؛ پیچ سرب ترکیبی مختلف از قطر و سرب،برای برآورده کردن الزامات مختلف کاربرد.
موتور گام بردار پیچ سرب به طور معمول در کاربردهایی که نیاز به حرکت خطی دقیق، سر و صدا کم و هزینه های بالا دارند، مانند تجهیزات پزشکی، دستگاه های مخابراتی و غیره استفاده می شود.
THINKERMOTION طیف گسترده ای از موتور های گام بردار پیچ سرب را ارائه می دهد (NEMA 8، NEMA 11، NEMA 14، NEMA 17، NEMA 23، NEMA 24، NEMA 34) با محدوده بار از 30N تا 2400N و 3 نوع در دسترس هستند (خارجی، محصور،غیر بندگی). سفارشی سازی می تواند در هر درخواست پردازش شود، مانند طول پیچ و پایان پیچ، ترمز مغناطیسی، رمزگذاری کننده، مغز ضد واکنش، و غیره؛ و پیچ سرب نیز می تواند تحت درخواست به تفلون پوشش داده شود.
توضیحات:
|
نام محصول |
موتورهای مرحله ای هیبریدی ۸۶ میلی متری |
|
مدل |
VSM86HSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
سه چهارم8 |
|
جریان (A) |
6 |
|
مقاومت (اوم) |
0.5/0.8 |
|
استحکام (mH) |
4/85 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
76/114 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ /فاز (V) |
جریان /فاز (الف) |
مقاومت /فاز (Ω) |
استحکام /فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
مشخصات پیچ سرب و پارامترهای عملکرد:
|
قطر (ملی متر) |
سرب (ملی متر) |
قدم (ملی متر) |
قدرت خاموش کردن نیروی قفل خود (ن) |
| 15.875 | 2.54 | 0.0127 | 2000 |
| 15.875 | 3.175 | 0.015875 | 1500 |
| 15.875 | 6.35 | 0.03175 | 200 |
| 15.875 | 12.7 | 0.0635 | 50 |
| 15.875 | 25.4 | 0.127 | 20 |
توجه: برای مشخصات بیشتر پیچ سرب، لطفا با ما تماس بگیرید.
نقشه استاندارد VSM86HSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
نقشه استاندارد موتورهای مرحله ای هیبریدی 86 میلی متری موتورهای اسیر:
يادداشت:
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
|
سکته S (ملی متر) |
ابعاد A (ملی متر) |
ابعاد B (ملی متر) | |
| L = 76 | L = 114 | ||
| 12.7 | 29.7 | 0 | 0 |
| 19.1 | 36.1 | 2.1 | 0 |
| 25.4 | 42.4 | 8.4 | 0 |
| 31.8 | 48.8 | 14.8 | 0 |
| 38.1 | 55.1 | 21.1 | 0 |
| 50.8 | 67.8 | 33.8 | 0 |
| 63.5 | 80.5 | 46.5 | 8.5 |
86mm موتور هایبرید مرحله ای استاندارد از طریق موتور ثابت طرح طرح:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
منحنی سرعت و فشار:
86 سری 76mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ15.88mm پیچ سرب)
86 سری 114mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ15.88mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||||
| 2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
| 3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
| 6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
| 12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
| 25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
ماشین آلات CNC:موتورهای مرحله ای هیبریدی 86 میلی متری به طور گسترده ای در ماشین آلات CNC برای کنترل حرکت و موقعیت ابزار برش برای تحقق عملیات ماشینکاری با دقت بالا استفاده می شود.
تجهیزات اتوماسیون:موتورهای مرحله ای هیبریدی 86 میلی متری می توانند در تجهیزات مختلف اتوماسیون مانند ماشین های بسته بندی خودکار، سیستم های مرتب سازی خودکار، خطوط تولید خودکار و غیره استفاده شوند.برای کنترل حرکت و موقعیت.
چاپ سه بعدی:در زمینه چاپ سه بعدی، موتورهای مرحله ای هیبریدی 86 میلی متری برای کنترل موقعیت و حرکت سر چاپ برای تحقق عملیات چاپ دقیق استفاده می شود.
دستگاه های پزشکی:موتورهای مرحله ای هیبریدی ۸۶ میلی متری به طور گسترده ای در دستگاه های پزشکی مانند پمپ های سرنج پزشکی، روبات های پزشکی، تجهیزات اسکن پزشکی و غیره برای کنترل دقیق موقعیت و کنترل حرکت استفاده می شود.
تجهیزات مخابراتی:موتورهای مرحله ای هیبریدی 86 میلی متری می توانند برای موقعیت و کنترل دقیق در تجهیزات مخابراتی مانند سیستم موقعیت گیری آنتن های ارتباطی استفاده شوند.کنترل دقیق تجهیزات فیبر نوری.
ماشین آلات نساجی:در صنعت نساجی، موتورهای مرحله ای هیبریدی 86 میلی متری می توانند برای کنترل ماشین های رشته، دستگاه های تراش و سایر تجهیزات برای اطمینان از دقت و ثبات فرآیند نساجی استفاده شوند.
رباتیک:موتورهای مرحله ای هیبریدی 86 میلی متری می توانند در کاربردهای مختلف رباتیک از جمله ربات های صنعتی، ربات های خدماتی، ربات های همکاری و غیره برای حرکت و عملیات دقیق استفاده شوند.
سیستم های ذخیره سازی خودکار:در سیستم های ذخیره سازی و لجستیک خودکار، موتورهای مرحله ای هیبریدی 86 میلی متری می توانند برای کنترل کمربند های حمل و نقل، آسانسورها،اسپیکرها و تجهیزات دیگر برای دستیابی به موقعیت دقیق و دستکاری اقلام.
مزیت:
حرکت صاف و دقیق:موتورهای مرحله ای هیبریدی 86 میلی متری می توانند به دلیل وضوح مرحله ای ذاتی خود حرکت صاف و دقیق را به دست آورند. این امر موقعیت دقیق و حرکت صاف را امکان پذیر می کند،کاهش خطر لرزش و تضمین عملکرد با کیفیت بالا.
چرخش بزرگ در سرعت های پایین:موتورهای مرحله ای هیبریدی حتی در سرعت های پایین نیز باعث می شوند که برای کاربردهایی که نیاز به نگه داشتن قوی یا چرخش شروع دارند مناسب باشند.این ویژگی به ویژه در مواردی که موتور نیاز به حفظ موقعیت در برابر نیروهای خارجی است سودمند است.
طیف گسترده ای از رزولوشن های مرحله:موتورهای مرحله ای هیبریدی 86 میلی متری طیف گسترده ای از قطعنامه های مرحله ای را ارائه می دهند که کنترل دقیق حرکت را امکان پذیر می کند. با استفاده از تکنیک های میکرو استپینگ ، موتور می تواند هر مرحله را به زیر مراحل کوچکتر تقسیم کند ،در نتیجه حرکت صاف تر و دقت موقعیت بهبود یافته.
رانندگی و کنترل آسان: موتورهای مرحله ای هیبریدی دارای یک معماری رانندگی و کنترل ساده هستند که معمولاً از سیگنال های پالس و جهت استفاده می کنند.این باعث می شود که آنها را آسان به ادغام در سیستم های کنترل مختلف، کاهش پیچیدگی و زمان توسعه.
قابلیت اطمینان و دوام بالا:موتورهای مرحله ای هیبریدی ۸۶ میلی متری به خاطر پایداری و عمر طولانی شناخته می شوند. آنها می توانند شرایط سخت عملیاتی مانند تغییرات دمایی و فشارهای مکانیکی را تحمل کنند.بدون به خطر انداختن عملکرد.
راه حل مقرون به صرفهموتورهای مرحله ای هیبریدی یک راه حل مقرون به صرفه در مقایسه با سایر فن آوری های کنترل حرکت، مانند موتورهای سرو، ارائه می دهند. آنها تعادل خوبی بین عملکرد و هزینه را فراهم می کنند.که آنها را برای برنامه هایی که ملاحظات بودجه مهم است مناسب می کند.
کاربردهای متنوع:موتورهای مرحله ای هیبریدی 86 میلی متری در صنایع مختلف از جمله رباتیک، اتوماسیون، تولید، چاپ سه بعدی، تجهیزات پزشکی و موارد دیگر کاربرد دارند.انعطاف پذیری آنها اجازه می دهد تا آنها را در طیف گسترده ای از برنامه های کاربردی که نیاز به موقعیت دقیق و کنترل استفاده می شود.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
