موتور پله ای هیبریدی نما 23 (57 میلی متر)، دوقطبی، 4 سرب، پیچ سرب ACME، صدای کم، عمر طولانی، کارایی بالا.
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM57HSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $40~$94/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 57 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 2.3 / 3 / 3.1 / 3.8 | جریان (A) | 3/4 |
| مقاومت (اهم) | 0.75 / 1 / 0.78 / 0.95 | اندوکتانس (mH) | 2.5 / 4.5 / 3.3 / 4.5 |
| سیم های سربی | 4 | شهر | چانگژو |
| برجسته کردن | موتور مرحله ای هیبریدی با کارایی بالا |
||
توضیحات محصول
موتور پله ای هیبریدی Nema 23 (57mm) ، دو قطبی، 4 سرب، پیچ سرب ACME، سر و صدا کم، عمر طولانی، عملکرد بالا.

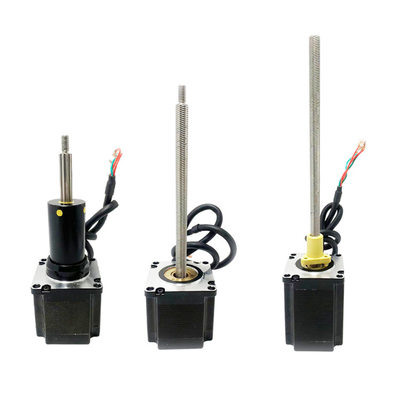

این موتور مرحله ای هیبریدی ۵۷ میلی متری در سه نوع موجود است: محور خارجی، محور عبور و محور ثابت. شما می توانید بر اساس نیازهای خاص خود انتخاب کنید.
این موتور در اندازه های 20mm، 28mm، 35mm، 42mm، 57mm، 86mm در دسترس است
طول گام، 0.001524mm ~ 0.127mm
عملکرد حداکثر فشار تا 240 کیلوگرم، افزایش دمای کم، ارتعاش کم، نویز کم، عمر طولانی (تا 5 میلیون چرخه) ، دقت موقعیت گذاری بالا (تا ± 0.01 میلی متر)
توضیحات:
|
نام محصول |
موتورهای مرحله ای هیبریدی ۵۷ میلی متری |
|
مدل |
VSM57HSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
2.3 / 3 / 3.1 / 38 |
|
جریان (A) |
سه چهارم |
|
مقاومت (اوم) |
0.75 / 1 / 0.78 / 0.95 |
|
استحکام (mH) |
2.5 / 4.5 / 3.3 / 45 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
45 / 55 / 65 / 75 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ /فاز (V) |
جریان /فاز (الف) |
مقاومت /فاز (Ω) |
استحکام /فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
مشخصات پیچ سرب و پارامترهای عملکرد:
|
قطر (ملی متر) |
سرب (ملی متر) |
قدم (ملی متر) |
قدرت خاموش کردن نیروی قفل خود (ن) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
توجه: برای مشخصات بیشتر پیچ سرب، لطفا با ما تماس بگیرید.

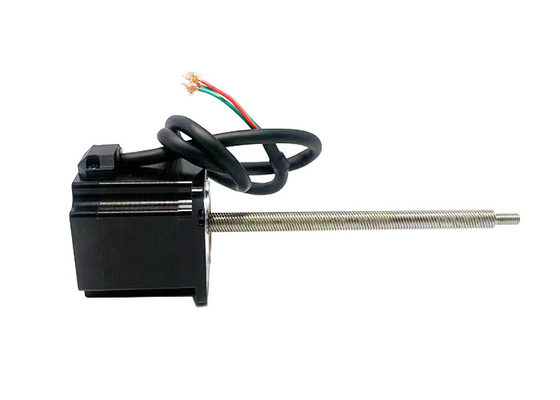

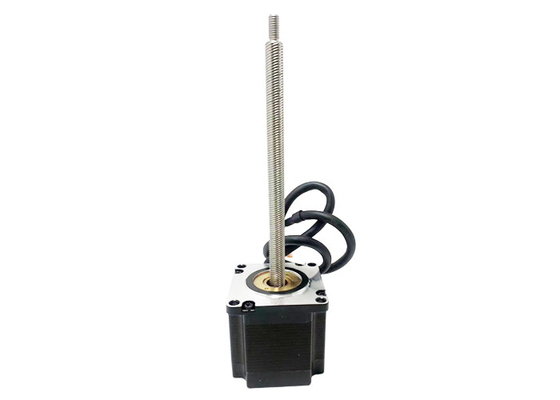

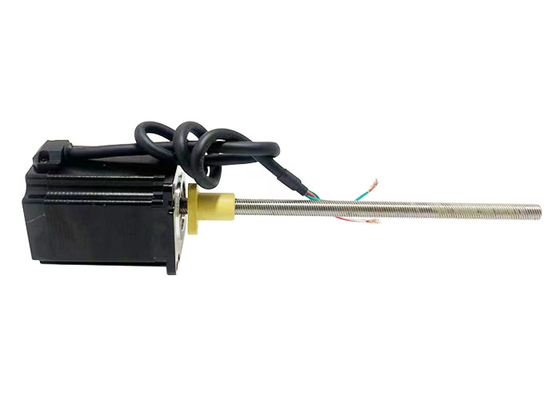

طرح استاندارد VSM57HSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است

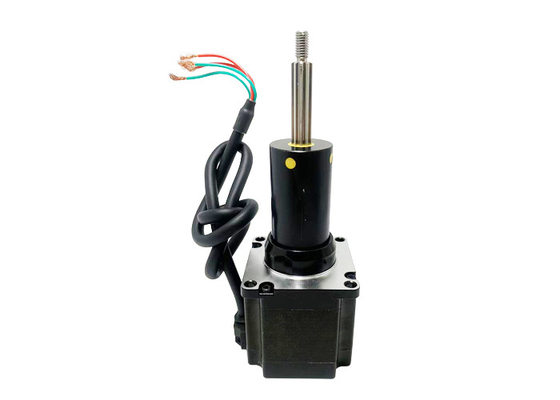

طرح استاندارد موتورهای مرحله ای هیبریدی 57 میلی متری موتورهای محصور:
يادداشت:
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
|
سکته S (ملی متر) |
ابعاد A (ملی متر) |
ابعاد B (ملی متر) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |

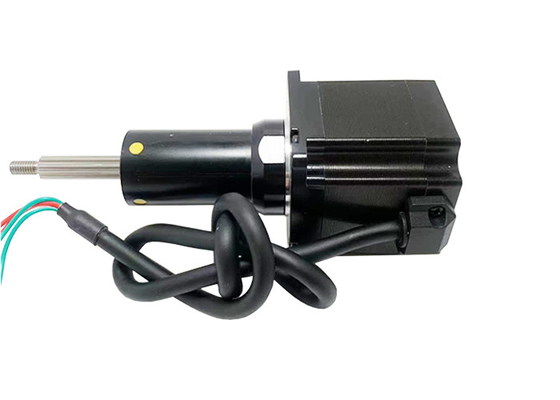

مدل موتور هایبریدی 57 میلی متری مدل موتور ثابت:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
منحنی سرعت و فشار:
57 سری 45mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ9.525mm پیچ سرب)
سری 57 طول موتور 55mm دوقطبی هلیکوپتر
100٪ فرکانس پالس جریان و منحنی فشار (Φ9.525mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
57 سری 65mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ9.525mm پیچ سرب)
57 سری 75mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ9.525mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
چاپ سه بعدی:موتورهای مرحله ای هیبریدی ۵۷ میلی متری به طور گسترده ای در چاپگرهای سه بعدی برای کنترل موقعیت و حرکت سر چاپ استفاده می شوند.
ماشین آلات CNC:در ابزار ماشین های کنترل عددی رایانه ای (CNC) ، موتورهای مرحله ای هیبریدی 57 میلی متری برای کنترل حرکت ابزار برش برای عملیات دقیق ماشینکاری استفاده می شود.
تجهیزات اتوماسیون:موتورهای مرحله ای هیبریدی 57 میلی متری می توانند در انواع تجهیزات اتوماسیون مانند ماشین های بسته بندی خودکار، سیستم های مرتب سازی خودکار، خطوط مونتاژ خودکار و غیره استفاده شوند.برای کنترل حرکت و موقعیت.
ماشین آلات نساجی:در صنعت نساجی، موتورهای مرحله ای هیبریدی ۵۷ میلی متری می توانند برای کنترل ماشین های رشته، دستگاه های تراش و سایر تجهیزات برای اطمینان از دقت و ثبات فرآیند نساجی استفاده شوند.
تجهیزات پزشکی:موتورهای مرحله ای هیبریدی ۵۷ میلی متری به طور گسترده ای در تجهیزات پزشکی مانند پمپ های سرنج پزشکی، روبات های پزشکی، تجهیزات اسکن تصویر و غیره برای کنترل دقیق موقعیت و کنترل حرکت استفاده می شود.
رباتیک:موتورهای مرحله ای هیبریدی 57 میلی متری در کاربردهای مختلف رباتیک از جمله ربات های صنعتی، ربات های خدماتی، ربات های همکاری و غیره برای حرکت دقیق و دستکاری استفاده می شود.
سیستم های ذخیره سازی خودکار:در سیستم های ذخیره سازی و لجستیک خودکار، موتورهای مرحله ای هیبریدی 57 میلی متری می توانند برای کنترل کمربند های حمل و نقل، آسانسورها،جرثقیل ها و تجهیزات دیگر برای دستیابی به موقعیت دقیق و دستکاری اقلام.
اینها فقط برخی از کاربردهای معمول موتورهای مرحله ای هیبریدی 57 میلی متری هستند، و در واقع آنها در بسیاری از زمینه های دیگر، از جمله تجهیزات چاپی، سیستم های امنیتی،ابزار دقیق، و غیره
مزیت:
نسبت بزرگ تورک به اندازه:علیرغم اندازه فشرده خود، موتورهای مرحله ای هیبریدی 57 میلی متری می توانند باعث تولید گشتاور بالا شوند. این باعث می شود که آنها برای کاربردهایی که فضای محدودی دارند، مناسب باشند، اما گشتاور بالا مورد نیاز است.
کنترل باز:موتورهای مرحله ای هیبریدی می توانند در یک سیستم کنترل حلقه باز کار کنند، به این معنی که آنها نیازی به دستگاه های بازخورد موقعیت مانند کدرها ندارند.این سیستم کنترل را ساده می کند و هزینه های کلی را کاهش می دهد.
موقعیت دقیق:موتورهای مرحله ای هیبریدی به دلیل رزولوشن مرحله ای ذاتی خود قابلیت موقعیت دقیق را فراهم می کنند. آنها می توانند در افزایش های کوچک حرکت کنند و موقعیت دقیق و تکرار را امکان پذیر می کنند.
کار بدون مشکل:موتورهای مرحله ای هیبریدی می توانند عملکرد یکنواخت را به دست آورند، به ویژه هنگامی که با تکنیک های میکروسپیپینگ هدایت می شوند. میکروسپیپینگ هر مرحله را به زیر مراحل کوچکتر تقسیم می کند.که منجر به حرکت صاف تر و کاهش لرزش می شود.
زمان پاسخ سریع:موتورهای مرحله ای هیبریدی دارای زمان پاسخ سریع هستند که باعث شتاب و کاهش سریع می شوند. این ویژگی برای برنامه هایی که نیاز به حرکات پویا و چابک دارند مفید است.
قابلیت اطمینان و دوام بالا:موتورهای مرحله ای هیبریدی به خاطر پایداری و قابلیت اطمینان خود شناخته می شوند. آنها دارای عمر عملیاتی طولانی، نیاز به نگهداری کم و می توانند در شرایط سخت عملیاتی مقاومت کنند.
راه حل مقرون به صرفهدر مقایسه با سایر فن آوری های کنترل حرکت مانند موتورهای سرو، موتورهای مرحله ای هیبریدی به طور کلی یک راه حل مقرون به صرفه تر را ارائه می دهند.آنها تعادل خوبی بین عملکرد و مقرون به صرفه را فراهم می کنند.
ادغام آسان:موتورهای مرحله ای هیبریدی به طور گسترده در دسترس هستند و با سیستم های الکترونیکی محرک و کنترل مختلف سازگار هستند. آنها می توانند به راحتی در انواع مختلف ماشین آلات و تنظیمات اتوماسیون ادغام شوند.
بهره وری انرژی:موتورهای مرحله ای هیبریدی تنها در هنگام حرکت انرژی مصرف می کنند، که باعث می شود آنها از نظر انرژی کارآمد باشند. هنگامی که ثابت هستند، به قدرت مداوم نیاز ندارند و به صرفه جویی در انرژی کمک می کنند.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
