موتور پله ای هیبریدی نما 17 (42 میلی متر)، دوقطبی، 4 سرب، پیچ سرب ACME، زاویه گام 1.8 درجه، عمر طولانی، کارایی بالا.
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM42HSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $24~$68/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 42 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 2.6/ 2/2.5 | جریان (A) | 1.5/2.5 |
| مقاومت (اهم) | 1.8 / 0.8/1 | اندوکتانس (mH) | 1.8/2.8/ 4.6 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
Nema 17 (42mm) موتور مرحله ای هیبریدی، دو قطبی، 4 سر، پیچ سر ACME، زاویه قدم 1.8 ° ، عمر طولانی، عملکرد بالا.

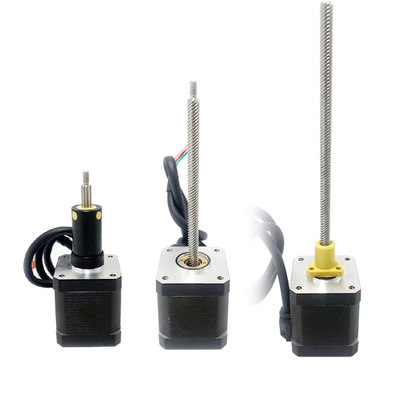

این موتور مرحله ای هیبریدی 42 میلی متری در سه نوع موجود است: محور خارجی، محور عبور و محور ثابت. شما می توانید بر اساس نیازهای خاص خود انتخاب کنید.
توضیحات:
|
نام محصول |
موتورهای مرحله ای هیبریدی 42 میلی متری |
|
مدل |
VSM42HSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
۲/ ۲/ ۶/ ۳3 |
|
جریان (A) |
1.5/2.5 |
|
مقاومت (اوم) |
0.8/1.8/2.2 |
|
استحکام (mH) |
1.8/2.8/46 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
۳۴/۴۸/۴۶ |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ /فاز (V) |
جریان /فاز (الف) |
مقاومت /فاز (Ω) |
استحکام /فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
مشخصات پیچ سرب و پارامترهای عملکرد:
|
قطر (ملی متر) |
سرب (ملی متر) |
قدم (ملی متر) |
قدرت خاموش کردن نیروی قفل خود (ن) |
| 6.35 | 1.27 | 0.00635 | 150 |
| 6.35 | 3.175 | 0.015875 | 40 |
| 6.35 | 6.35 | 0.03175 | 15 |
| 6.35 | 12.7 | 0.0635 | 3 |
| 6.35 | 25.4 | 0.127 | 0 |
توجه: برای مشخصات بیشتر پیچ سرب، لطفا با ما تماس بگیرید.
نقشه استاندارد VSM42HSM موتور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
نقشه استاندارد موتورهای مرحله ای هیبریدی 42 میلی متری موتورهای اسیر:
يادداشت:
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
|
سکته S (ملی متر) |
ابعاد A (ملی متر) |
ابعاد B (ملی متر) | |||
| L = 34 | L = 40 | L = 48 | L = 60 | ||
| 12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
| 19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
| 25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
| 31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
| 38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
| 50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
| 63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
مدل موتور 42 میلی متری هیبریدی مدل موتور ثابت:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
منحنی سرعت و فشار:
42 سری 34mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ6.35mm پیچ سرب)
42 سری 40mm موتور طول دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ6.35mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
42 سری 48mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ6.35mm پیچ سرب)
42 سری 60mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ6.35mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
تجهیزات اتوماسیون:موتورهای مرحله ای هیبریدی 42 میلی متری به طور گسترده ای در انواع تجهیزات اتوماسیون از جمله ماشین های بسته بندی خودکار، خطوط تولید خودکار، ماشین آلات و تجهیزات چاپ استفاده می شود.آنها کنترل دقیق موقعیت و خروجی گشتاور بالا را برای برآورده کردن الزامات تجهیزات اتوماسیون برای حرکت دقیق و قابلیت اطمینان فراهم می کنند.
چاپگرهای سه بعدی:موتورهای مرحله ای هیبریدی 42 میلی متری نقش کلیدی در چاپگرهای سه بعدی دارند. آنها برای هدایت سر چاپ برای کنترل موقعیت با دقت بالا و تحقق عملیات چاپ دقیق استفاده می شوند.این موتورها دقت موقعیت و قابلیت اطمینان خوبی دارند، که به بهبود عملکرد و کیفیت چاپ چاپگرهای سه بعدی کمک می کند.
دستگاه های پزشکی:موتورهای مرحله ای هیبریدی 42 میلی متری به طور گسترده ای در دستگاه های پزشکی استفاده می شوند. به عنوان مثال در تجهیزات تصویربرداری پزشکی (به عنوان مثال، اسکنرهای CT، دستگاه های اشعه ایکس) ،این موتورها برای کنترل پلتفرم های چرخان و قطعات متحرک استفاده می شوند.علاوه بر این، آنها برای کنترل دقیق موقعیت در دستگاه های پزشکی مانند روبات های جراحی، سرنج ها و پردازش خودکار نمونه استفاده می شوند.
رباتیک:موتورهای مرحله ای هیبریدی 42 میلی متر نقش مهمی در رباتیک دارند. آنها می توانند برای هدایت مفاصل ربات استفاده شوند و کنترل موقعیت و خروجی گشتاور با دقت بالا را فراهم کنند.کاربردهای رباتیک شامل ربات های صنعتی است، ربات های خدماتی و ربات های پزشکی.
خودرو:موتورهای مرحله ای هیبریدی 42 میلی متری در تجهیزات خودرو کاربرد دارند. آنها در سیستم های کنترل مختلف داخل خودروها مانند تنظیم صندلی خودرو، بالا بردن و پایین آوردن پنجره،و تنظیم آینه های عقباین موتورها کنترل موقعیت با دقت بالا و عملکرد قابل اعتماد را برای اطمینان از عملکرد مناسب تجهیزات خودرو فراهم می کنند.
خانه هوشمند و الکترونیک مصرفی:موتورهای مرحله ای هیبریدی 42 میلی متری در خانه های هوشمند و لوازم الکترونیکی مصرفی مورد استفاده قرار می گیرند. آنها می توانند در دستگاه هایی مانند قفل درب هوشمند، سر دوربین، پرده های هوشمند، جاروبرقی های رباتیک و غیره استفاده شوند.برای ارائه کنترل موقعیت دقیق و عملکرد حرکت.
علاوه بر کاربردهای فوق، موتورهای مرحله ای هیبریدی 42 میلی متری همچنین می توانند در تجهیزات نساجی، سیستم های نظارت بر امنیت، کنترل نورپردازی صحنه،و سایر مناطقی که نیاز به کنترل دقیق موقعیت و عملکرد قابل اعتماد دارندبه طور کلی، موتورهای مرحله ای هیبریدی 42 میلی متری دارای طیف گسترده ای از کاربردهای مختلف در صنایع مختلف هستند.
مزیت:
چرخش در سرعت های پایین:موتورهای مرحله ای هیبریدی 42 میلی متری عملکرد چرخشی عالی را در سرعت های پایین نشان می دهند. آنها می توانند چرخش نگهدارنده بالایی تولید کنند و به آنها امکان می دهند حتی در سرعت های بسیار پایین نیز بدون مشکل شروع و کار کنند.این ویژگی باعث می شود آنها مناسب برای برنامه های کاربردی که نیاز به کنترل دقیق و حرکت آهسته، مانند رباتیک، تجهیزات اتوماسیون و دستگاه های پزشکی.
دقت موقعیت:این موتورها دارای دقت بالایی در موقعیت مکانی هستند. با وضوح گام های خوب خود، می توانند موقعیت مکانی دقیق و کنترل دقیق حرکت را به دست آورند.این در برنامه هایی که نیاز به موقعیت دقیق دارند بسیار مهم است، مانند ماشین های CNC، چاپگرهای 3D و سیستم های انتخاب و مکان.
قابلیت قفل کردن خود:موتورهای مرحله ای هیبریدی توانایی قفل شدن خود را دارند وقتی که پیچ ها انرژی ندارند. این بدان معنی است که آنها می توانند بدون مصرف انرژی، موقعیت خود را حفظ کنند.که در کاربردهایی که نیاز به نگه داشتن موقعیت بدون قدرت دارد، سودمند است.، مثل در بازوهای رباتیک یا موقعیت دهنده ها.
مقرون به صرفهموتورهای مرحله ای هیبریدی 42 میلی متری یک راه حل مقرون به صرفه برای بسیاری از برنامه ها فراهم می کنند. در مقایسه با انواع دیگر موتورها، مانند موتورهای سرو، آنها به طور کلی مقرون به صرفه تر هستند. علاوه بر این،ساده بودن سیستم کنترل آنها و عدم وجود سنسورهای بازخورد به هزینه آنها کمک می کند.
طیف گسترده ای از سرعت های عملیاتی:این موتورها می توانند در طیف گسترده ای از سرعت ها، از سرعت های بسیار پایین تا سرعت های نسبتاً بالا کار کنند. آنها کنترل سرعت خوبی را ارائه می دهند و می توانند شتاب و کند شدن صاف را به دست آورند.این انعطاف پذیری در کنترل سرعت باعث می شود آنها مناسب برای برنامه های کاربردی با نیازهای سرعت متفاوت.
اندازه کمکت:فاکتور شکل 42 میلی متر نشان دهنده اندازه نسبتا فشرده ای برای یک موتور مرحله ای است.این امر باعث می شود که ادغام در برنامه های کاربردی محدود به فضا یا تجهیزات که نیاز به طرح های جمع و جور و سبک وزن دارند، آسان تر شود..
قابلیت اطمینان و طول عمر:موتورهای مرحله ای هیبریدی به خاطر قابلیت اطمینان و دوام خود شناخته می شوند. آنها برای کار مداوم برای مدت طولانی و با حداقل نیاز به نگهداری طراحی شده اند.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
کارگاه تولید:
