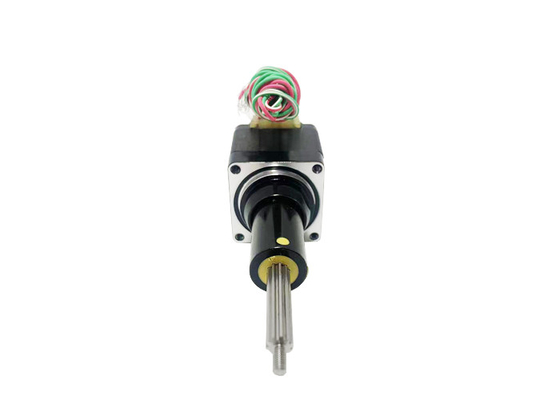

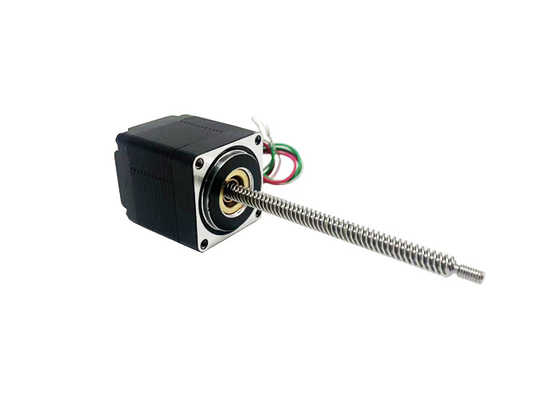

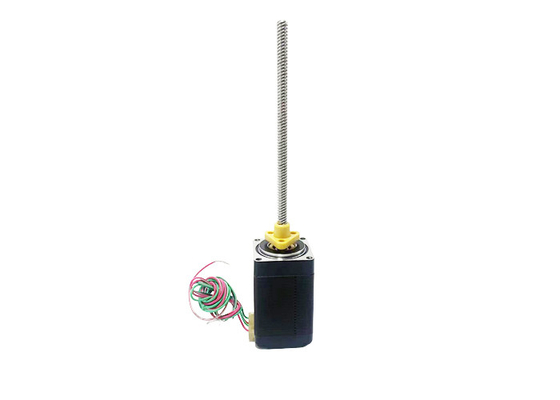

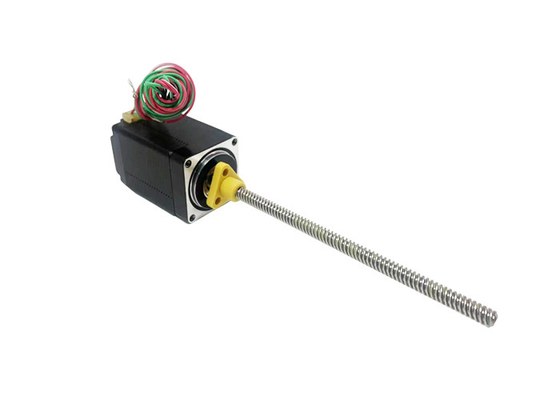

موتور پله ای هیبریدی نما 11 (28 میلی متر)، دوقطبی، 4 سرب، پیچ سرب ACME، صدای کم، عمر طولانی، کارایی بالا.
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM28HSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $31~$80/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 28 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 2.1 / 3.7 | جریان (A) | 1 |
| مقاومت (اهم) | 2.1 / 3.7 | اندوکتانس (mH) | 1.5 / 2.3 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
موتور پله ای هیبریدی Nema 11 (28mm) ، دو قطبی، 4 سرب، پیچ سرب ACME، سر و صدا کم، عمر طولانی، عملکرد بالا.
این موتور مرحله ای هیبریدی 28 میلی متری در سه نوع موجود است: محور خارجی، محور عبور و محور ثابت. شما می توانید بر اساس نیازهای خاص خود انتخاب کنید.
حداکثر فشار تا 240 کیلوگرم، افزایش دمای کم، ارتعاش کم، نویز کم، عمر طولانی (تا 5 میلیون چرخه) و دقت موقعیت گذاری بالا (تا ± 0.01 میلی متر)
نقشه استاندارد VSM28HSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
توضیحات:
|
نام محصول |
موتورهای مرحله ای هیبریدی 28 میلی متری |
|
مدل |
VSM28HSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
2.1 / 37 |
|
جریان (A) |
1 |
|
مقاومت (اوم) |
2.1 / 37 |
|
استحکام (mH) |
1.5/23 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
35/45 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ/ فاز (V) |
جریان/ فاز (الف) |
مقاومت فاز (Ω) |
محرک/ فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور |
طول موتور L (ملی متر) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 |
34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 |
45
|
مشخصات پیچ سرب و پارامترهای عملکرد:
|
قطر (ملی متر) |
سرب (ملی متر) |
قدم (ملی متر) |
قدرت خاموش کردن نیروی قفل خود (ن) |
| 4.76 | 0.635 | 0.003175 | 100 |
| 4.76 | 1.27 | 0.00635 | 40 |
| 4.76 | 2.54 | 0.0127 | 10 |
| 4.76 | 5.08 | 0.0254 | 1 |
| 4.76 | 10.16 | 0.0508 | 0 |
توجه: برای مشخصات بیشتر پیچ سرب، لطفا با ما تماس بگیرید.
نقشه استاندارد موتورهای مرحله ای هیبریدی 28 میلی متری موتورهای اسیر:
يادداشت:
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
|
سکته S (ملی متر) |
ابعاد A (ملی متر) |
ابعاد B (ملی متر) | |
| L = 34 | L = 42 | ||
| 12.7 | 19.8 | 6.5 | 0 |
| 19.1 | 26.2 | 12.9 | 0 |
| 25.4 | 32.5 | 19.2 | 5.9 |
| 31.8 | 38.9 | 25.6 | 12.3 |
| 38.1 | 45.2 | 31.9 | 18.6 |
| 50.8 | 57.9 | 44.6 | 31.3 |
| 63.5 | 70.6 | 57.3 | 44 |
28mm موتور هایبرید مرحله ای استاندارد از طریق موتور ثابت طرح طرح:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
منحنی سرعت و فشار:
28 سری 34mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ4.76mm پیچ سرب)
28 سری 45mm موتور طول دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار (Φ4.76mm پیچ سرب)
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||||
| 0.635 | 0.635 | 1.27 | 1.905 | 2.54 | 3.175 | 3.81 | 4.445 | 5.08 | 5.715 | 11.43 |
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 22.86 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 | 45.72 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 | 91.44 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 | 182.88 |
شرایط آزمایش:
هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 24 ولت
حوزه های کاربرد:
رباتیک:موتورهای مرحله ای هیبریدی به طور گسترده ای در رباتیک مورد استفاده قرار می گیرند. آنها می توانند برای هدایت مفاصل روبات ها استفاده شوند، کنترل دقیق موقعیت و خروجی گشتاور بالا را فراهم می کنند.کاربردهای رباتیک شامل ربات های صنعتی است، ربات های خدماتی، ربات های پزشکی و غیره
تجهیزات اتوماسیون:موتورهای مرحله ای هیبریدی همچنین می توانند در انواع تجهیزات اتوماسیون مانند ماشین های بسته بندی خودکار، خطوط تولید خودکار، ماشین های چاپی، ماشین های نساجی و موارد دیگر استفاده شوند.آنها کنترل دقیق موقعیت را فراهم می کنند، حرکت با سرعت بالا و عملکرد قابل اعتماد.
چاپگرهای سه بعدی:موتورهای مرحله ای هیبریدی نقش مهمی در چاپگرهای سه بعدی دارند. آنها می توانند برای کنترل موقعیت و سرعت سر چاپ برای چاپ با دقت بالا استفاده شوند.موتورهای مرحله ای ترکیبی در چاپگرهای سه بعدی موقعیت دقیق و حرکت صاف را برای اطمینان از کیفیت چاپ فراهم می کنند.
دستگاه های پزشکی:موتورهای مرحله ای هیبریدی نیز به طور معمول در دستگاه های پزشکی استفاده می شوند. به عنوان مثال، آنها می توانند در تجهیزات تصویربرداری پزشکی، روبات های جراحی، سرنج ها، پردازش خودکار نمونه و موارد دیگر استفاده شوند.موتورهای مرحله ای هیبریدی کنترل دقیق موقعیت و حرکت را در این دستگاه ها فراهم می کنند تا نیازهای صنعت پزشکی برای دقت و قابلیت اطمینان بالا را برآورده کنند.
تجهیزات خودرو:موتورهای مرحله ای هیبریدی نیز در طیف گسترده ای از تجهیزات خودرو مورد استفاده قرار می گیرند. آنها می توانند در خطوط مونتاژ خودکار در تولید خودرو استفاده شوند.و همچنین در سیستم های کنترل مختلف داخل خودروموتورهای مرحله ای هیبریدی کنترل موقعیت بسیار دقیق و عملکرد قابل اعتماد را در تجهیزات خودرو فراهم می کنند.
مزیت:
دقت بالا:موتورهای مرحله ای هیبریدی کنترل موقعیت بسیار دقیق را امکان پذیر می کنند. آنها به طور معمول یک رزولوشن زاویه گام بالا دارند، که اجازه می دهد تا گام های کوچک و موقعیت دقیق موقعیت داشته باشند.این باعث می شود آنها بسیار مناسب برای برنامه های کاربردی که نیاز به کنترل حرکت دقیق.
عملکرد خوب در سرعت پایین:موتورهای مرحله ای هیبریدی در سرعت های پایین عملکرد خوبی دارند. آنها می توانند یک خروجی گشتاور بالا را ارائه دهند، و این کار را برای مواجهه با برنامه هایی که نیاز به گشتاور بالا دارند یا در سرعت های پایین کار می کنند آسان می کند.این باعث می شود آنها در سناریوهای مفید است که نیاز به کنترل دقیق و حرکت آهسته.
کنترل ساده درایو:موتورهای مرحله ای هیبریدی دارای کنترل درایو نسبتاً ساده هستند. آنها به طور معمول با حلقه باز کنترل می شوند و نیازی به سنسورهای بازخورد ندارند، که باعث کاهش پیچیدگی سیستم و هزینه می شود.کنترل دقیق موقعیت و کنترل سرعت موتورهای مرحله ای می تواند با مدارهای محرک مناسب به دست آید.
قابلیت اطمینان بالا:موتورهای مرحله ای هیبریدی قابلیت اطمینان و دوام بالایی را ارائه می دهند.آنها به طور معمول با طرح های مغناطیسی قوی و مواد با کیفیت بالا ساخته می شوند که عملکرد پایدار را در طول دوره های طولانی کار و شروع مکرر حفظ می کننداین باعث می شود آنها مناسب برای برنامه های کاربردی است که نیاز به زمان اجرا طولانی و قابلیت اطمینان بالا.
پاسخ سریع و عملکرد پویا:موتورهای مرحله ای هیبریدی دارای زمان پاسخ سریع هستند که امکان تغییر موقعیت دقیق را در مدت زمان کوتاه فراهم می کند. آنها عملکرد پویایی خوبی دارند، می توانند به سرعت شتاب دهند و متوقف شوند،و می تواند با تغییرات ناگهانی بار مقابله کنداین باعث می شود آنها مناسب برای برنامه هایی که نیاز به پاسخ سریع و عملکرد پویا دارند.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
