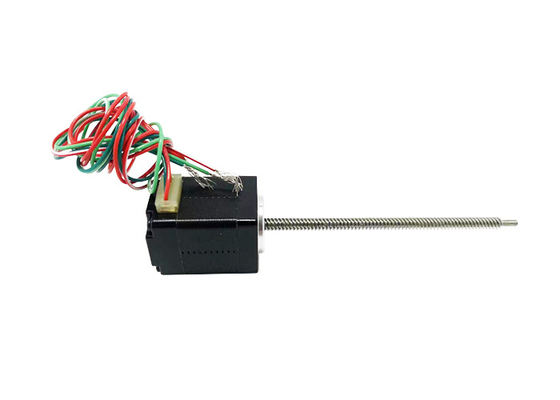

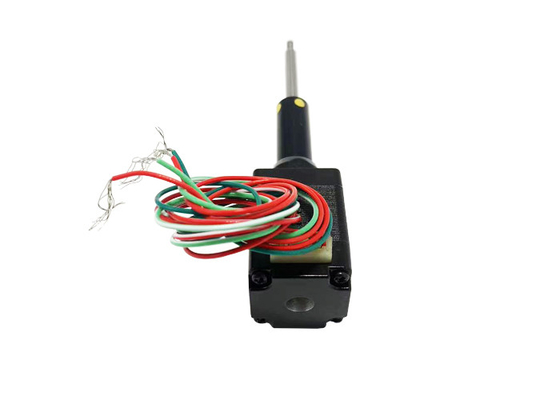

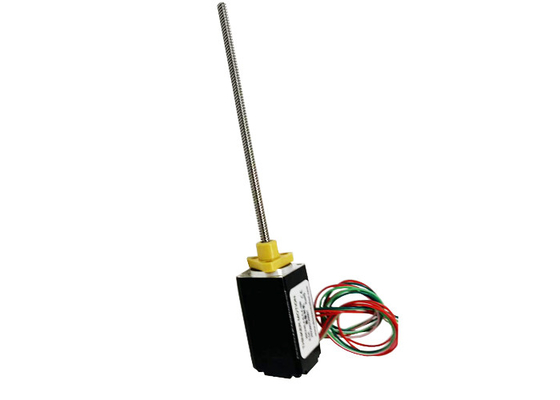

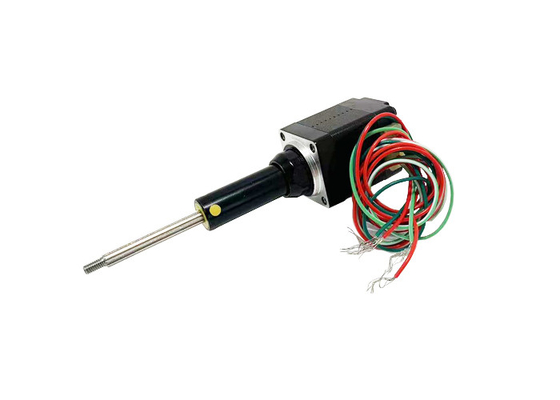

موتور پله ای هیبریدی نما 8 (20 میلی متر)، دوقطبی، 4 سرب، پیچ سرب ACME، صدای کم، عمر طولانی، کارایی بالا
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM20HSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $33~$78/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 20 میلی متر | ولتاژ/فاز | 2.5 / 6.3 ولت |
|---|---|---|---|
| فعلی/فاز | 0.5A | مقاومت / فاز | 5.1 / 12.5Ω |
| اندوکتانس/فاز | 1.5 / 4.5mH | تعداد سیم های سربی | 4 |
| اینرسی روتور | 2 گرم · سانتی متر مربع | شهر | چانگژو |
توضیحات محصول
موتور مرحله ای هیبریدی Nema 8 (20 میلی متر) ، دو قطبی ، 4 سرب ، پیچ سرب ACME ، سر و صدا کم ، عمر طولانی ، عملکرد بالا

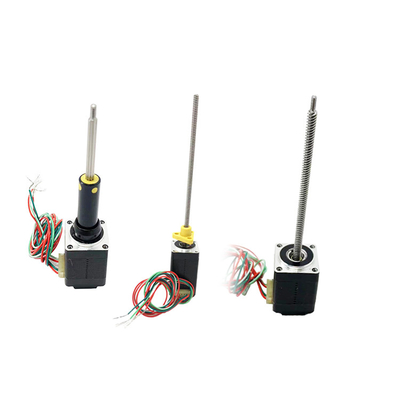

این موتور 20 میلی متری هیبریدی در سه نوع در دسترس است: محور خارجی، محور ثابت و محور ثابت. شما می توانید بر اساس نیازهای خاص خود انتخاب کنید.
نقشه استاندارد VSM20HSM برای محور خارجی:
توضیحات:
|
نام محصول |
موتورهای هائیبریدی 20 میلی متری با محرک خارجی |
|
مدل |
VSM20HSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
2.5 / 63 |
|
جریان (A) |
0.5 |
|
مقاومت (اوم) |
5.1 / 125 |
|
استحکام (mH) |
1.5 / 45 |
| سیم های سرب | 4 |
|
تورک نگهدارنده (N.m) |
0.02 / 0.04 |
|
طول موتور (ملی متر) |
30 / 42 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ/ فاز (V) |
جریان/ فاز (الف) |
مقاومت فاز (Ω) |
محرک/ فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
تورک نگهدارنده (N.m) |
طول موتور L (ملی متر) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
پارامترهای فنی عمومی:
| فاصله رادیال | 0.02mm Max (450g بار) | مقاومت عایق بندی | 100MΩ @500VDC |
| فاصله محوری | 0.08mm Max (450g بار) | قدرت دی الکتریک | 500VAC 1mA 1s@1KHZ |
| حداکثر بار شعاعی | 15N (20mm از سطح فلنج) | کلاس عایق بندی | کلاس B (80K) |
| حداکثر بار محوری | 5N | دمای محیط | -20°C ~ +50°C |
مشخصات پیچ:
| قطر پیچ سرب ((ملی متر) | سرب ((ملی متر) | گام ((ملم) | قدرت خاموش کردن نیروی خود قفل (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
منحنی فریکونسی-پرک:
شرایط آزمایش:
هلیکوپتر درایو، نیمه میکرو-پیدایش، ولتاژ درایو 24V
حوزه های کاربرد:
چاپ سه بعدی:موتورهای مرحله ای هیبریدی 20 میلی متری می توانند برای کنترل حرکت در چاپگرهای 3D برای هدایت سر چاپ، مرحله و سیستم حرکت محوری استفاده شوند.
تجهیزات اتوماسیون: این موتورهای مرحله ای معمولاً در تجهیزات اتوماسیون مانند ماشین های بسته بندی خودکار، خطوط مونتاژ خودکار، بازوهای رباتیک دستی خودکار و غیره استفاده می شوند.برای کنترل موقعیت دقیق و سرعت.
رباتیک:در زمینه رباتیک، موتورهای مرحله ای هیبریدی 20 میلی متری برای کنترل حرکات مفاصل روبات ها برای کنترل دقیق حالت و موقعیت استفاده می شود.
ماشین آلات CNC:این موتورهای مرحله ای همچنین در ماشین آلات CNC برای حرکت دقیق ابزار یا میز برای ماشینکاری با دقت بالا استفاده می شوند.
تجهیزات پزشکی:در تجهیزات پزشکی، موتورهای مرحله ای هیبریدی 20 میلی متری می توانند برای کنترل دقیق حرکت اجزای تجهیزات پزشکی مانند روبات های جراحی و سیستم های تحویل دارو استفاده شوند.
تجهیزات خودرو:در صنعت خودرو، این موتورهای مرحله ای می توانند برای کنترل موقعیت و حرکت قطعات خودرو، مانند سیستم های بالا بردن و پایین آوردن پنجره، سیستم های تنظیم صندلی،و غیره.
خانه هوشمند:در زمینه خانه های هوشمند، موتورهای مرحله ای هیبریدی 20 میلی متری می توانند برای کنترل باز و بسته شدن پرده ها، دور زدن دوربین ها در سیستم های امنیتی خانه و غیره استفاده شوند.
این ها تنها برخی از زمینه های کاربردی رایج موتورهای مرحله ای هیبریدی 20 میلی متری هستند، در واقع، موتورهای مرحله ای طیف گسترده ای از کاربردهای مختلف در صنایع و زمینه های مختلف دارند.سناریوهای استفاده خاص نیز به مشخصات خاص آنها بستگی دارد، الزامات عملکرد و کنترل.
مزیت:
دقت و قابلیت موقعیت:موتورهای مرحله ای هیبریدی دقت بالا و توانایی موقعیت گذاری را برای حرکات مرحله ای دقیق، اغلب با زاویه های پایین مرحله ای مانند 1.8 درجه یا 0.9 درجه ارائه می دهند.که منجر به کنترل دقیق تر موقعیت می شود.
چرخش بزرگ و سرعت بالا:موتورهای مرحله ای هیبریدی از نظر ساختاری طراحی شده اند تا باعث تولید گشتاور بالا و با راننده و کنترل کننده مناسب، سرعت بالا شوند.این باعث می شود آنها مناسب برای برنامه هایی که نیاز به هر دو گشتاور بالا و حرکت با سرعت بالا.
کنترل و برنامه ریزی:موتورهای مرحله ای هیبریدی یک سیستم کنترل باز با کنترل خوبی هستند. آنها می توانند در هر مرحله از حرکت توسط کنترل کننده کنترل شوند.که منجر به دنباله های حرکتی بسیار قابل برنامه ریزی و قابل کنترل می شود.
رانندگي و کنترل ساده:موتورهای مرحله ای هیبریدی نسبت به سایر انواع موتورها دارای مدارهای محرک و کنترل نسبتاً ساده هستند. آنها نیازی به استفاده از دستگاه های بازخورد موقعیت ندارند (به عنوان مثالرمزگذاری کننده) و می تواند به طور مستقیم توسط رانندگان و کنترل کننده های مناسب کنترل شود.این کار طراحی و نصب سیستم را ساده می کند و هزینه ها را کاهش می دهد.
قابلیت اطمینان و ثبات بالا:موتورهای مرحله ای هیبریدی به دلیل ساخت ساده، تعداد کمی از قطعات متحرک و طراحی بدون برس، قابلیت اطمینان و ثبات بالایی را ارائه می دهند. آنها نیاز به نگهداری منظم ندارند،عمر طولانی داشته باشند.، و عملکرد پایدار با استفاده و عملکرد مناسب را فراهم می کند.
انرژی کارآمد و کم صدا:موتورهای مرحله ای هیبریدی انرژی کارآمد هستند، و در حال ارائه گشتاور خروجی بالا با قدرت نسبتا کم هستند. علاوه بر این، آنها به طور معمول برای تولید سطوح کم سر و صدا کار می کنند.به آنها در کاربردهای حساس به سر و صدا مزیت می دهد.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
