موتور پله ای خطی آهنربای دائم 18 درجه زاویه 15 میلی متر درایو خارجی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندوکتانس فاز | 9 (± 10٪) اهم / 20 درجه سانتیگراد | تعداد فازها | 2 فاز |
|---|---|---|---|
| حداکثر رانش | 10N | زاویه گام | 18 درجه |
| ولتاژ محاسبه شده | 5 ولت DC | رهبری | 0.5 میلی متر 1.0 میلی متر |
| قطر پیچ | 15 میلی متر | ||
| برجسته کردن | موتور پله ای خطی آهنربای دائم,موتور خطی 18 درجه,درایو خارجی موتور خطی مرحله ای,18 degree Linear Stepper Motor,External Drive Linear Stepper Motor |
||
توضیحات محصول

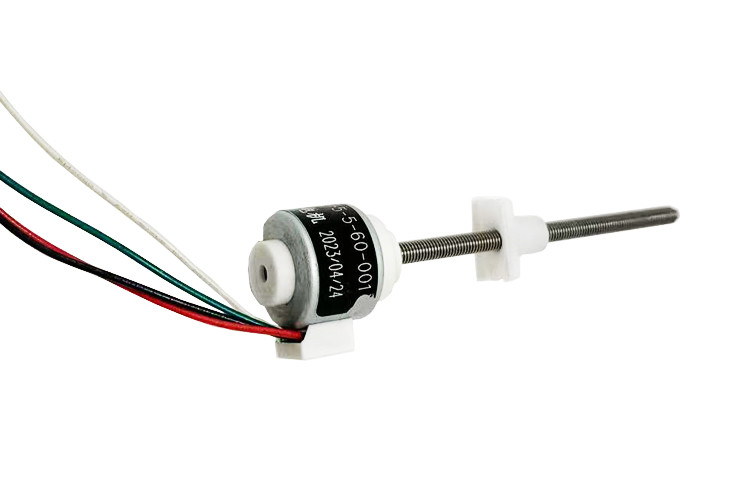

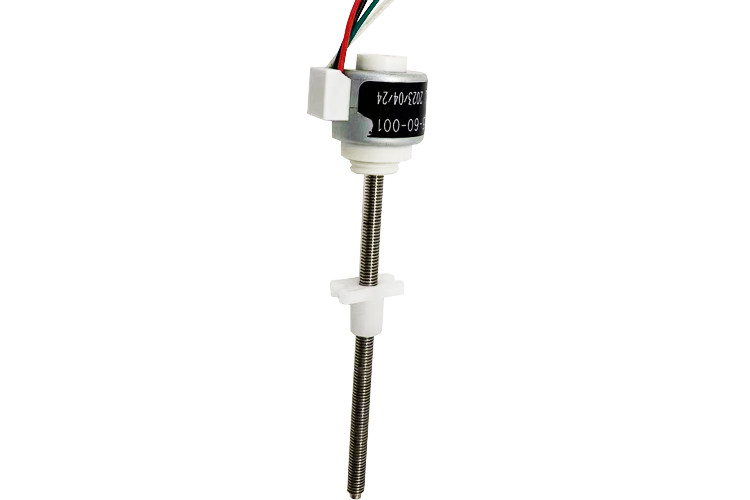

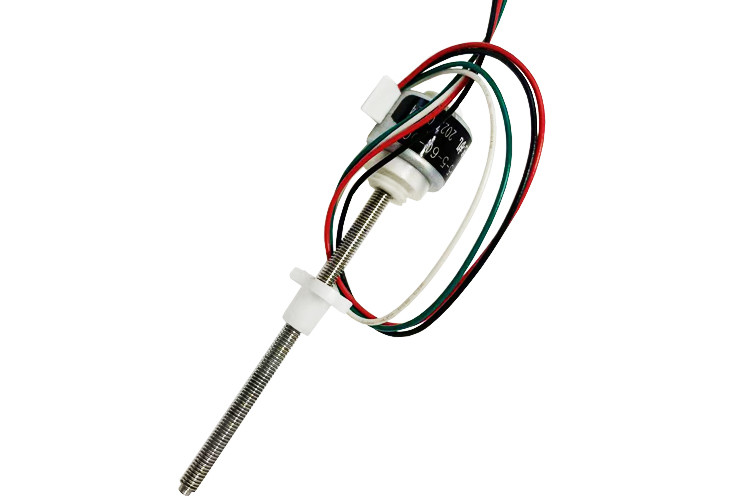

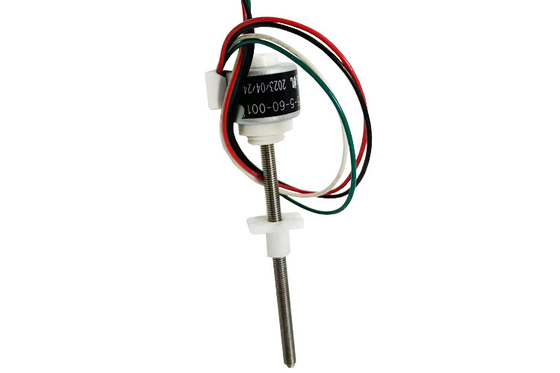

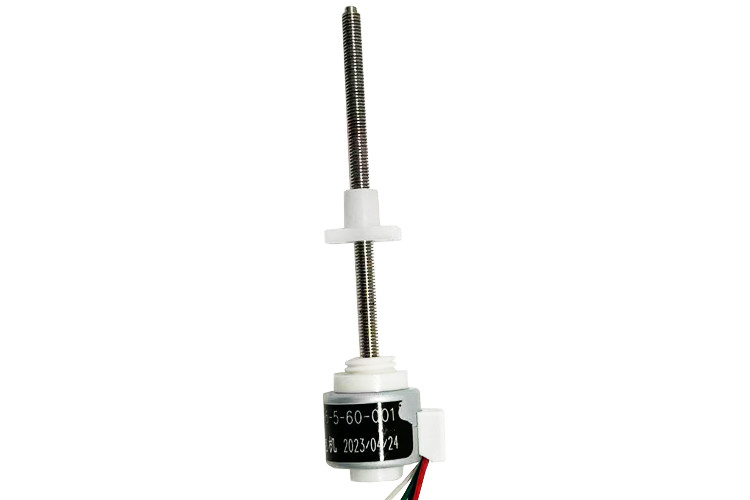

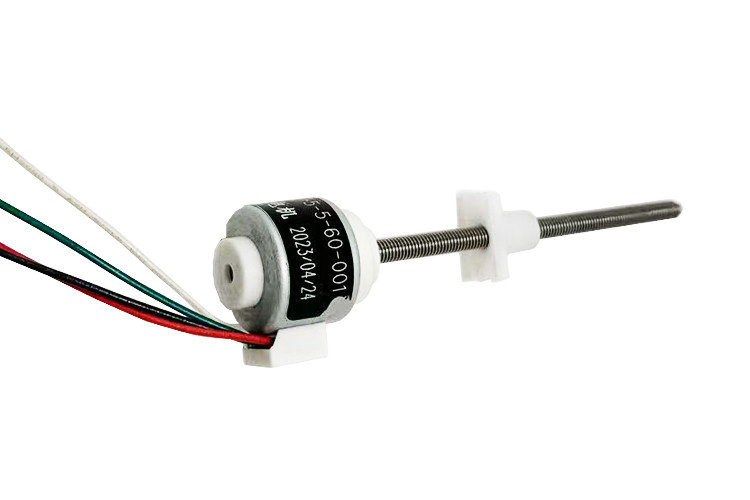

موتور پله ای خطی آهنربای دائم درایو خارجی 15 میلی متری
این یک موتور پله ای خطی آهنربای دائم 15 میلی متری با درایو خارجی است.
قطر بیرونی موتور 15 میلی متر، زاویه گام 18 درجه، قطر پیچ 3.0 میلی متر و حداکثر رانش 10 نیوتن است.بار پیشنهادی کمتر یا مساوی 8 نیوتن
اندازه گام=(اندازه گام/360) * سرب (میلی متر)
لیدهای موجود 0.4 میلی متر، 0.5 میلی متر و 1 میلی متر هستند
لطفاً توجه داشته باشید که هنگام انتخاب سیم مناسب باید سرعت و شتاب را نیز در نظر گرفت.سرعت یک موتور پله ای خطی با نیروی رانش نسبت معکوس دارد، به این معنی که افزایش سرعت کارکرد موتور به نسبت رانش موتور را کاهش می دهد.
در عین حال، باید موارد زیر را نیز در نظر گرفت: چرخه کار، عمر سیستم، عوامل محیطی، دقت موقعیت مکرر، نیازهای نویز و ارتعاش، واکنش قابل قبول، الزامات شتاب/کاهش سرعت، شرایط رانندگی، افقی یا عمودی.
ابعاد مکانیکی: MM
منحنی سرعت و رانش گام:
ویژگی های فنی
این محصول محصول ثبت اختراع این شرکت می باشد.چرخش موتور را از طریق نسبی به یک حرکت خطی تبدیل می کند
حرکت روتور داخلی و پیچ.این عمدتا در کنترل سوپاپ، دکمه های اتوماتیک، تجهیزات پزشکی، نساجی استفاده می شود
ماشین آلات، ربات ها و سایر زمینه های مرتبط.
در عین حال، قسمت سیم کشی خارجی می تواند از چهار پست ترمینال (پین نور) یا سیم های اتصال یا PCB FPC FFC و غیره استفاده کند.
با توجه به نیاز مشتری
قسمت خروجی خطی است.
برنامه های کاربردی نمونه
-
تجهیزات پزشکی
-
کنترل خودکار
-
پرینتر سه بعدی
-
کالیبراسیون دقیق
-
اندازه گیری دقیق سیالات
-
حرکت موقعیت دقیق
مشخصات فنی
|
قطر موتور |
15 میلی متر |
|
ولتاژ محاسبه شده |
4 ولت 5 ولت 12 ولت |
|
تعداد فازها |
2 فاز |
|
جریان فاز |
200 میلی آمپر 160 میلی آمپر 70 میلی آمپر |
|
اندوکتانس فاز |
20 Ω 33 Ω 180 Ω |
|
زاویه گام |
18 درجه |
| سفر استار | 0.02mm 0.025mm 0.05mm |
مزیت رقابتی
-
کیفیت بالا و بهترین قیمت.
-
تحویل سریع، شرکت ذخیره سازی و موجودی غنی
-
در نزدیکی بندر شانگهای، ترافیک بسیار راحت است.
