موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک

محل منبع جیانگ سو، چین (سرزمین اصلی)
نام تجاری VIC-TECH
گواهی RoHS
شماره مدل VSM1069
مقدار حداقل تعداد سفارش 1 واحد
قیمت $3~$7/Unit
جزئیات بسته بندی واحدهای فروش: جعبه پلاستیکی تک جعبه داخلی، کاغذ بیرونی جعبه بسته بندی: بسته بندی تک کارتن، 100 - 100
زمان تحویل 15-30 روز کاری
شرایط پرداخت T/T، وسترن یونیون، MoneyGram
قابلیت ارائه 1000000 واحد در سال

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
زاویه گام (درجه) 18 درجه فاز 2
ولتاژ 3.0 V مقاومت 10±15 Ω
وزن 5.5 گرم چرخش CW/CCW
نوع آهنربای دائمی تورک نگهدارنده 3.0 gf.cm~3.8 gf.cm
برجسته کردن

موتور دنده میکرو سیاره ای

,

موتور پله ای pm

,

موتور پله ای مینیاتوری با وضوح بالا

پیام بگذارید
توضیحات محصول

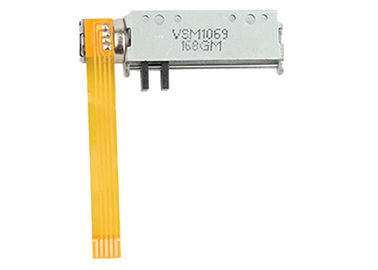

VSM1069 موتور کوچک 10 میلی متری 2 فاز PM موتور مرحله ای برای دستگاه های پزشکی دقیق

این یک موتور کوچک و با ارزش است که دارای یک براکت و یک اسلاید قابل حرکت است.سرعت حرکت می تواند توسطماشين هاي کوچک با ارزشفرکانس پالس راننده موتور، فاصله حرکت می تواند توسطماشين هاي کوچک با ارزشتعداد نبض های راننده. برای این موتور معمولی، هنگامی که موتور در حال حرکت 2-2 مرحله، 1 نبض باعث می شود اسلاید حرکت 0.02 میلی متر. اسلاید پایه یک واحد پلاستیکی سیاه (POM) به عنوان عکس نشان می دهد،همچنین اسلاید می تواند سفارشی سازی در هر شکل.

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 0



ابعاد مکانیکی:MM

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 1

کاربردهای معمول

  • محصولات امنیتی هوشمند

  • لنز دوربین

  • قفل در

  • دستگاه پوشیدنی



مشخصات

نام محصول موتور کوچک 10 میلی متری
مدل VSM1069
ولتاژ نامی 3.0 ولت
جریان در هر فاز 200 mA/فاز
مقاومت کویل 15 Ω±7٪
شماره فاز دو مرحله
زاویه گام 18 درجه
روش تحریک مرحله 2 هیجان
حالت درایو محرک دوقطبی
تورک کشش 3.0 gf.cm در 480 pps
چرخش کشویی 3.8 gf.cm در 480 pps
حداکثر فرکانس پاسخ 800 pps، بدون بار
حداکثر، فرکانس شروع 1100 pps، بدون بار
کلاس عایق بندی کلاس E برای کویل ها
قدرت عایق بندی 300 ولت AC برای یک ثانیه
مقاومت عایق 50 MΩ (DC 100 V)
محدوده دمای عملیاتی -20 تا +70 درجه سانتیگراد
وزن 10 g ((Ref.)
خدمات OEM و ODM در دسترس است



ویژگی های فنی

VSM1069 یک موتور پیچ سرب دقیق است ، میله خروجی با پیچ 0.4 میلی متر پیچ ، از طریق پیچ و میله پیچ پشتیبانی از چرخش پیچ به یک فشار است.
زاویه گام اصلی موتور 18 درجه است ، موتور هر هفته 20 قدم حرکت می کند ، بنابراین وضوح جابجایی می تواند به 0.02mm برسد ، تا هدف کنترل دقیق را بدست آورد.
جنبه های اکتواتور با استفاده از راه تقسیم محرک برای ملاقات.
به دلیل اندازه کوچک آن، دقت بالا، کنترل آسان و دیگر ویژگی های عالی، بنابراین این موتور کوچک گام به طور گسترده ای در دوربین، ابزار نوری، لنز،دستگاه های پزشکی دقیق، قفل درب اتوماتیک و زمینه های دیگر.
بخش ورودی موتور از FPC، اما می تواند با توجه به تقاضای مشتری می تواند به یک سوزن خط اتصال، PCB و اشکال دیگر تغییر کند.

مزیت رقابتی

  • کیفیت بالا و بهترین قیمت
  • تحویل سریع، شرکت انبار و موجودی غنی
  • نزديک بندر شانگهاي، ترافيک خيلي راحت است.

منحنی تورک برای مرجع

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 2

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 3



خدمات سفارشی سازی


طراحی موتور می تواند بر اساس نیاز مشتری تنظیم شود از جمله:
قطر موتور: ما 6mm، 8mm، 10mm، 15mm و 20mm قطر موتور
مقاومت کویل/ ولتاژ نامی: مقاومت کویل قابل تنظیم است و با مقاومت بالاتر، ولتاژ نامی موتور بالاتر است.
طراحی براکت / طول پیچ سرب: اگر مشتری می خواهد براکت طولانی تر / کوتاه باشد، با طراحی ویژه مانند سوراخ های نصب، تنظیم می شود.
PCB + کابل ها + کانکتور: طراحی PCB ، طول کابل و پچ کانکتور همه قابل تنظیم هستند ، اگر مشتریان بخواهند می توانند به FPC جایگزین شوند.
زمان تحویل و اطلاعات بسته بندی


زمان تحویل نمونه ها:


موتورهای استاندارد موجود در انبار: در عرض 3 روز
موتورهای استاندارد که در انبار نیستند: ظرف 15 روز
محصولات سفارشی: حدود 25 ~ 30 روز (بر اساس پیچیدگی سفارشی سازی)
زمان پیشرو برای ساخت قالب جدید: به طور کلی حدود 45 روز
زمان تحویل برای تولید انبوه: بر اساس مقدار سفارش
بسته بندی:
نمونه ها در اسفنج فوم با یک جعبه کاغذی بسته بندی می شوند و با انتقال سریع ارسال می شوند.
تولید انبوه، موتورها در کارتون های موج دار با فیلم شفاف در خارج بسته بندی می شوند.
در صورت حمل از طریق دریا، محصول در پالت بسته بندی خواهد شد



نوع اتصال سیم برای مرجع



روش ورودی موتور با نوع پین، FPC، PCB، سیم سرب و غیره

این می تواند با توجه به نیازهای مشتری سفارشی شود.

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 4

ارائه جزئیات محصول

موتور مرحله ای کوچک با وضوح بالا / 2 فاز 3.0 V وزن 5.5 g موتور مرحله ای کوچک 5
