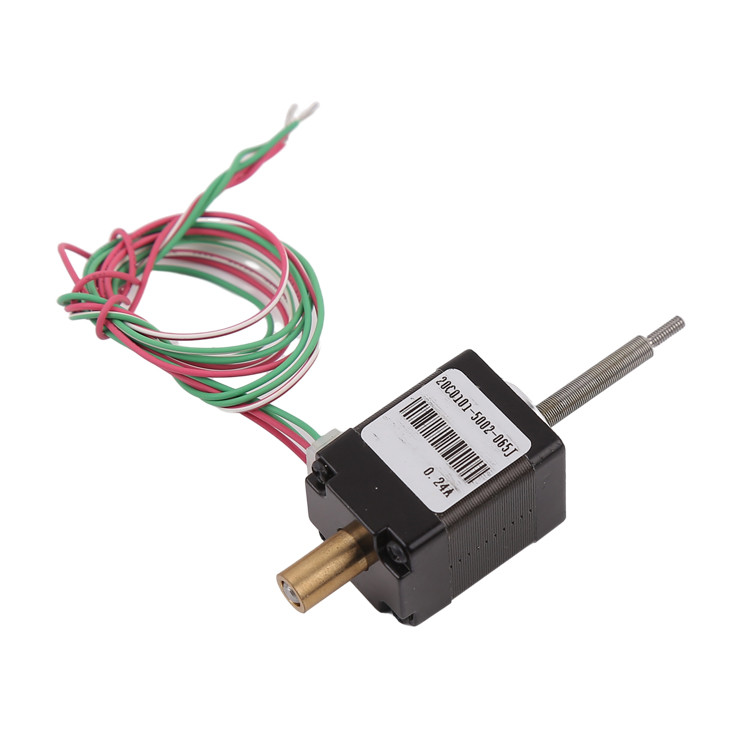

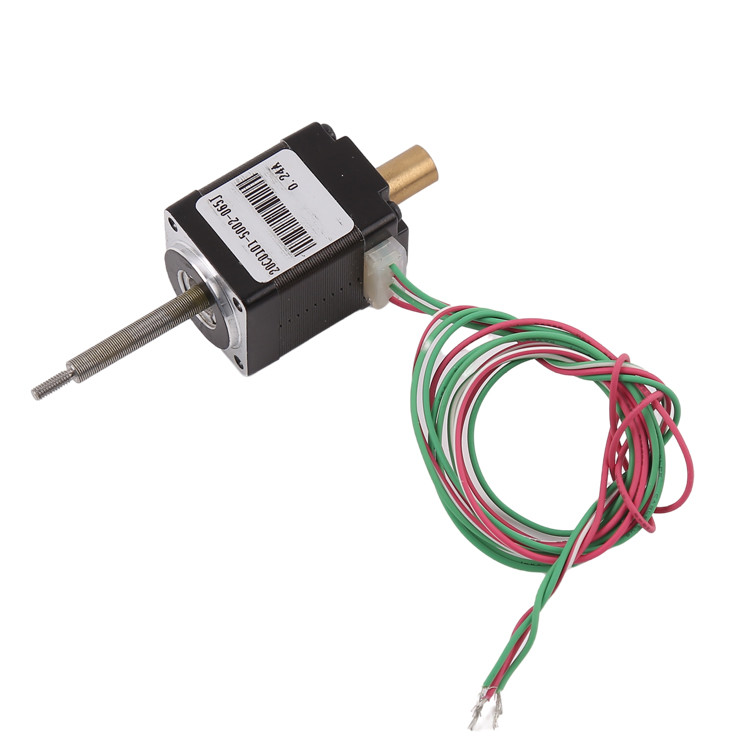

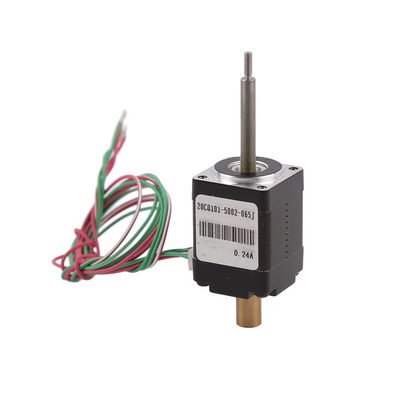

20mm NEMA8 موتور خطی هیبریدی گام به گام با اجرا از طریق گره سرب
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | 20C0101 |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $42.5~$70/Unit |
| جزئیات بسته بندی | محصول با پنبه مروارید بسته بندی شده است، و بیرون در یک کارتون است. |
| زمان تحویل | 10 ~ 30 روز پس از دریافت نمونه پرداخت |
| شرایط پرداخت | MoneyGram، Western Union، کارت اعتباری، T/T، L/C |
| قابلیت ارائه | 100000\ واحد/سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع موتور | موتور پله ای هیبریدی | زاويه گام | 1.8 درجه/قدم |
|---|---|---|---|
| تعداد مراحل | 2 فاز (دو قطبی) | نوع پیچ سرب | Tr3.5*P0.3*1N |
| مقاومت کویل | 20.4Ω±10٪ | ولتاژ نامی | 5 ولت DC |
| جریان رتبه | 0.24A/فاز | ||
| برجسته | NEMA8 موتور خطی هیبریدی مرحله ای,موتور خطی هیبریدی 20 میلی متری,موتور خطی مرحله ای شفت پیچ,20mm Linear Hybrid Stepper Motor,Screw Shaft Linear Stepper Motor |
||
توضیحات محصول

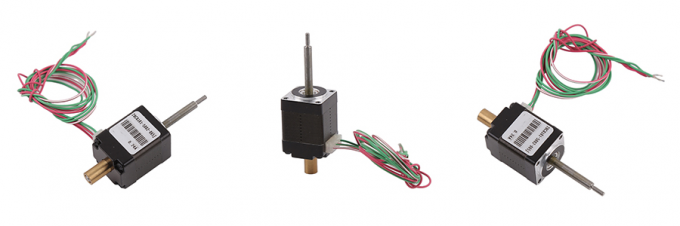

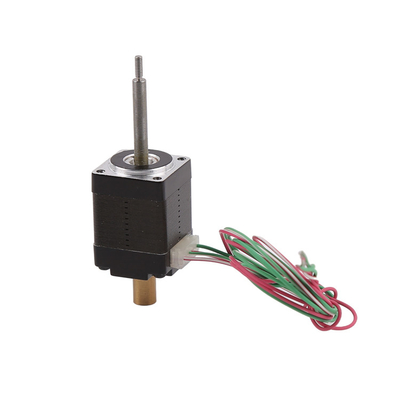

20mm NEMA8 موتور خطی هیبریدی گام به گام با جریان از طریق گره سرب
توضیحات
این یک موتور NEMA8 (سطح 20 میلی متری) هیبریدی است که دارای یک شاخه بدون نفوذ است.
برخلاف موتور مرحله ای با شاخه دور / شاخه D ، این شاخه در حال حرکت به سمت بالا و پایین در حالی که در همان حال می چرخد ، آزاد است.
این به عنوان موتور خطی مرحله ای شناخته می شود، که می تواند حرکت خطی را انجام دهد.
سرعت حرکت خطی توسط فرکانس رانندگی و سرب پیچ تعیین می شود.
یک مغز دستی در پشت موتور وجود دارد، که می تواند برای چرخش موتور به صورت دستی هنگام خاموش شدن استفاده شود، یا می تواند با انکودرها برای سیستم حلقه نزدیک جمع آوری شود
پارامترها
| شماره مدل | 20C0101 |
| قطر موتور | 20mm ((NEMA8) |
| ولتاژ محرک | 5 ولت DC |
| مقاومت کویل | 20.8Ω±10٪/فاز |
| تعداد فاز | دو مرحله |
| زاویه گام | 1.8°/قدم |
| جریان نرخ | 0.24A/فاز |
| حداقل فشار ((300PPS) | 2.4 کیلوگرم |
| طول پله | 0.0015mm/step |
طرح طراحی
در مورد پیچ سرب
پیچ سرب مورد استفاده در موتور خطی هیبریدی مرحله ای به طور کلی پیچ سرب تراپیز است.
به عنوان مثال برای پیچ سرب Tr3.5*P0.3*1N.
Tr به معنای نوع پیچ سرب تراپیزیول است
P0.3 به این معنی است که پیچ سرب 0.3mm است
1N به معنی آن است که یک واحد شروع پیچ سرب.
سرب پیچ سرب = شماره شروع * پیچ
بنابراین برای این پیچ سرب خاص، 0.3mm سرب است.
زاویه موتور مرحله ای موتور مرحله ای هیبریدی 1.8 درجه / قدم است که برای چرخش یک دور 200 قدم طول می کشد.
طول گام حرکت خطی موتور است که وقتی یک قدم می کشد انجام می شود.
برای یک پیچ 0.3mm سرب، طول گام 0.3mm / 200 قدم = 0.0015mm / قدم است
ساختار اساسی موتورهای مرحله ای NEMA
استفاده از موتور مرحله ای هیبریدی
با توجه به وضوح بالا موتورهای مرحله ای هیبریدی (۲۰۰ یا ۴۰۰ قدم در هر چرخش) ، آنها به طور گسترده ای برای کاربردهایی که نیاز به دقت بالا دارند استفاده می شوند ، مانند:
چاپ سه بعدی
کنترل صنعتی ((CNC، فرش خودکار، ماشین آلات نساجی)
لوازم جانبی کامپیوتر
دستگاه بسته بندی
و سایر سیستم های اتوماتیک که نیاز به کنترل دقیق دارند.
مشتریان باید از این اصل پیروی کنند که ابتدا موتورهای مرحله ای را انتخاب کنند و سپس راننده را بر اساس موتورهای مرحله ای موجود انتخاب کنند.
بهتر است از حالت رانندگی با تمام گام برای رانندگی یک موتور تک مرحله ای هیبریدی استفاده نکنید و لرزش در هنگام رانندگی با تمام گام بزرگتر است.
موتور مرحله ای هیبریدی مناسب تر برای مواقع با سرعت پایین است. ما پیشنهاد می کنیم سرعت بیش از 1000 rpm (6666PPS در 0.9 درجه) ، ترجیحا بین 1000-3000PPS (0.9 درجه) ،و می تواند با یک جعبه گیربکس متصل شود تا سرعت آن را کاهش دهدموتور دارای کارایی بالا و سر و صدا کم در فرکانس مناسب است.
به دلایل تاریخی، تنها موتور با ولتاژ نامی 12 ولت 12 ولت استفاده می کند. ولتاژ نامی دیگر بر روی نقشه طراحی دقیقا مناسب ترین ولتاژ محرک برای موتور نیست.مشتریان باید ولتاژ محرک مناسب و راننده مناسب را بر اساس نیازهای خود انتخاب کنند..
هنگامی که موتور با سرعت بالا یا بار بزرگ استفاده می شود، به طور کلی به سرعت کار مستقیما شروع نمی شود. ما پیشنهاد می کنیم تا به تدریج فرکانس و سرعت را افزایش دهیم. به دو دلیل:موتور گام ها را از دست نمی دهد، و دوم، می تواند صدا را کاهش دهد و دقت موقعیت را بهبود بخشد.
موتور نباید در محدوده ارتعاش (کمتر از 600 PPS) کار کند. اگر باید در سرعت کم استفاده شود، مشکل ارتعاش را می توان با تغییر ولتاژ، جریان یا اضافه کردن کمی خنک کننده کاهش داد.
هنگامی که موتور کمتر از 600PPS (0.9 درجه) کار می کند، باید با جریان کوچک، نفوذ بزرگ و ولتاژ پایین هدایت شود.
برای بارهایی که دارای لحظات بی وقفه بزرگ هستند، باید یک موتور بزرگ انتخاب شود.
هنگامی که دقت بالاتر مورد نیاز است، می توان آن را با اضافه کردن گیربکس، افزایش سرعت موتور یا استفاده از رانندگی فرعی حل کرد. همچنین یک موتور 5 فاز ((موتور تک قطبی) می تواند استفاده شود،اما قیمت کل سیستم نسبتا گران است، پس به ندرت استفاده ميشه
اندازه موتور مرحله ای:
ما در حال حاضر 20mm ((NEMA8) ، 28mm ((NEMA11) ، 35mm ((NEMA14) ، 42mm ((NEMA17) ، 57mm ((NEMA23) ، 86mm ((NEMA34) موتور های ترکیبی گام بردار داریم. پیشنهاد می کنیم ابتدا اندازه موتور را تعیین کنید، سپس پارامترهای دیگر را تأیید کنید،وقتی که موتور هائیبریدی مرحله ای را انتخاب می کنید.
خدمات سفارشی سازی
طراحی موتور می تواند بر اساس نیاز مشتری تنظیم شود از جمله:
قطر موتور: ما 6mm، 8mm، 10mm، 15mm و 20mm قطر موتور
مقاومت کویل/ ولتاژ نامی: مقاومت کویل قابل تنظیم است و با مقاومت بالاتر، ولتاژ نامی موتور بالاتر است.
طراحی براکت / طول پیچ سرب: اگر مشتری می خواهد براکت طولانی تر / کوتاه باشد، با طراحی ویژه مانند سوراخ های نصب، تنظیم می شود.
PCB + کابل ها + کانکتور: طراحی PCB ، طول کابل و پچ کانکتور همه قابل تنظیم هستند ، اگر مشتریان نیاز داشته باشند ، می توانند به FPC جایگزین شوند.
زمان پیشرو
اگه نمونه ها رو در انبار داريم، ميتونيم نمونه ها رو ظرف 3 روز بفرستيم.
اگر نمونه در انبار نداریم، باید آنها را تولید کنیم، زمان تولید حدود 20 روز تقویم است.
برای تولید انبوه، زمان تحویل بستگی به مقدار سفارش دارد.
روش پرداخت و شرایط پرداخت
برای نمونه ها، به طور کلی ما پی پال یا علی بابا را قبول می کنیم.
برای تولید انبوه، ما پرداخت T/T را قبول می کنیم.
براي نمونه ها، ما قبل از توليد تمام پرداخت ها را جمع مي کنيم.
براي توليد انبوه، ما مي تونيم قبل از توليد 50 درصد پيش پرداخت رو قبول کنيم و باقي 50 درصد پيش پرداخت رو قبل از ارسال جمع کنيم.
بعد از اینکه ما سفارش همکاری بیش از 6 بار، ما می تواند مذاکره شرایط پرداخت دیگر مانند A / S (پس از دیدن)
سوالات عمومی
1.چه مدت زمان تحویل عمومی برای نمونه ها است؟ چه مدت زمان تحویل برای سفارشات بزرگ پشت سر است؟
زمان تحویل سفارش نمونه حدود 15 روز است، زمان تحویل سفارش مقدار انبوه 25-30 روز است.
2خدمات سفارشی رو قبول می کنید؟
ما محصولات سفارشی را قبول می کنیم، از جمله پارامتر موتور، نوع سیم سرب، شاخه خارج و غیره.
3امکان داره به اين موتور يه رمزگير اضافه بشه؟
برای این نوع موتور، ما می توانیم اضافه کردن رمزگذاری بر روی کاپ لباس موتور.
