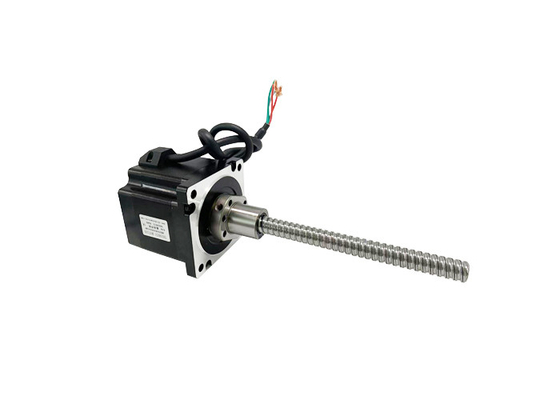

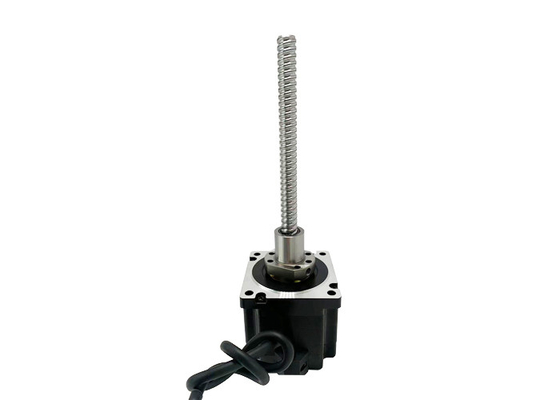

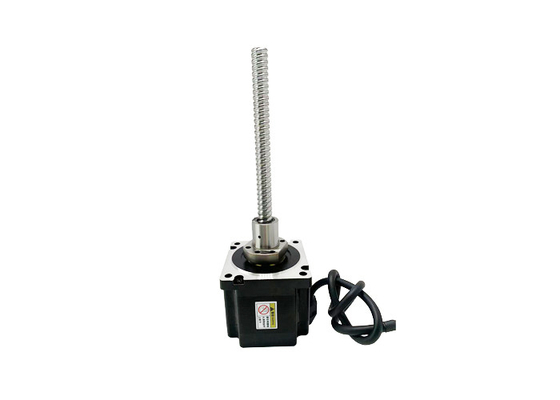

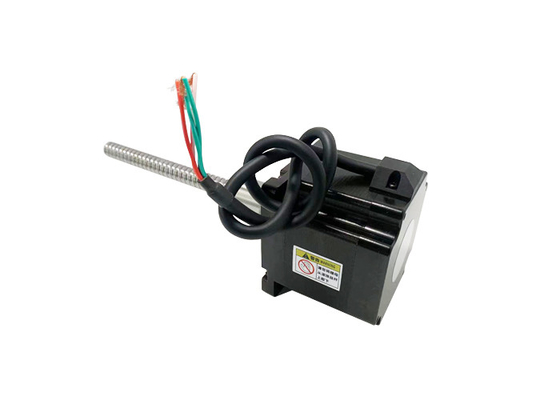

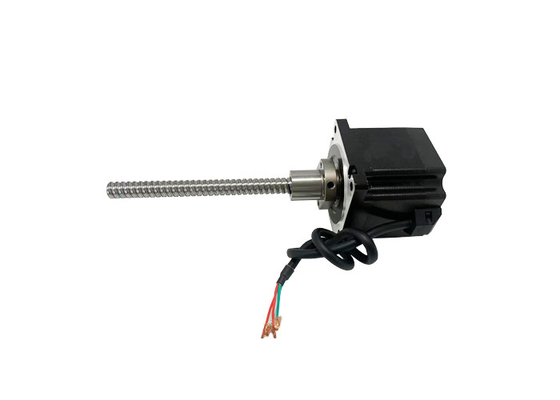

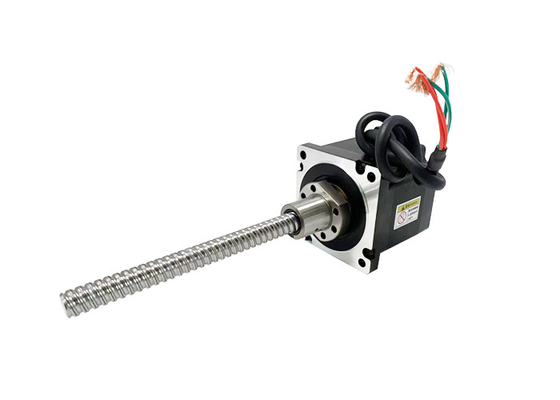

نما 34 (86mm) هیبریدی توپ اسکرو موتور پله ای 1.8 درجه استپ زاویه 4 سیم سرب ولتاژ 3/4.8V جریان 6A
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM86BSHSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $114~$200/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 86 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 3 / 4.8 | جریان (A) | 6 |
| مقاومت (اهم) | 0.5 / 0.8 | اندوکتانس (mH) | 4 / 8.5 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
Nema 34 (86mm) هیبرید موتور مرحله ای پیچ توپ 1.8° زاویه گام 4 سیم های سرب ولتاژ 3/4.8V جریان 6A
موتور پله ای هیبریدی Nema 34 (86 میلی متر) ، دو قطبی ، 4 سرب ، پیچ توپ ، سر و صدا کم ، عمر طولانی ، عملکرد بالا ، گواهینامه CE و RoHS.
موتور گام بردار پیچ توپ، حرکت چرخش را به حرکت خطی با استفاده از پیچ توپ تبدیل می کند. پیچ توپ ترکیبی از قطر و سرب دارد.برای برآورده کردن الزامات مختلف کاربرد.
موتور گام بردار پیچ توپ معمولاً در کاربردهایی که نیاز به حرکت خطی دقیق بالا ، عمر طولانی ، بهره وری بالا دارند ، مانند اتوماسیون صنعتی ، دستگاه نیمه هادی و غیره استفاده می شود.
ThinkerMotion طیف گسترده ای از موتور های گام بردار پیچ توپ را ارائه می دهد (NEMA 8 ، NEMA 11 ، NEMA 14 ، NEMA 17 ، NEMA 23 ، NEMA 24 ، NEMA 34) با محدوده بار از 30N تا 2400N و درجه های مختلف (C7 ، C5 ، C3) پیچ توپ.
سفارشی سازی ها را می توان بر اساس درخواست پردازش کرد، مانند طول پیچ و پایان پیچ، مغز، ترمز مغناطیسی، رمزگذاری، و غیره.
توضیحات:
|
نام محصول |
موتور مرحله ای هائیبریدی با پیچ توپ 86 میلی متری |
|
مدل |
VSM86BSHSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
سه چهارم8 |
|
جریان (A) |
6 |
|
مقاومت (اوم) |
0.5 / 0.8 |
|
استحکام (mH) |
4 / 85 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
76 / 114 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ/ فاز (V) |
جریان/ فاز (الف) |
مقاومت فاز (Ω) |
محرک/ فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
نقشه استاندارد VSM86BSHSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
لطفا برای اطلاعات بیشتر از مشخصات پیچ توپ با ما تماس بگیرید.
VSM86BSHSMBall nut 1605 طرح طرح:
VSM86BSHSMBallnut 1610 طرح طرح:
VSM86BSHSMBall nut 1616 نقشه:
منحنی سرعت و فشار:
86 سری 76mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
86 سری 114mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||||
| 5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
تولید نیمه هادی:در صنعت نیمه هادی، دقت و قابلیت اطمینان بسیار مهم است. موتورهای مرحله ای هائیبریدی پیچ گلوله ای 86 میلی متری در تجهیزات تولید نیمه هادی، مانند سیستم های دستکاری وافر،دستگاه های اتصال سیم، و سیستم های تراز دقیق. آنها دقت موقعیت مکانی لازم و کنترل حرکت صاف مورد نیاز برای فرآیندهای ساخت نیمه هادی را فراهم می کنند.
ماشین آلات بسته بندی و برچسب گذاری:صنایع بسته بندی و برچسب گذاری اغلب نیاز به موقعیت سریع و دقیق برای فرآیندهای بسته بندی کارآمد و قابل اعتماد دارند.موتورهای مرحله ای با پیچ توپ هیبریدی 86 میلی متری را می توان در ماشین آلات بسته بندی یافت، اعمال کننده برچسب و سیستم های کارتن سازی، که حرکت دقیق و موقعیت بسته بندی یا برچسب را تضمین می کند.
تجهیزات تست و اندازه گیری خودکار:در برنامه های تست و اندازه گیری، موقعیت دقیق و حرکت کنترل شده برای به دست آوردن داده های دقیق و آزمایش ضروری است.موتورهای مرحله ای هائیبریدی با پیچ توپ در تجهیزات تست خودکار (ATE) استفاده می شوند.، دستگاه های اندازه گیری هماهنگ (CMM) و سایر دستگاه های اندازه گیری برای دستیابی به موقعیت دقیق و قابل تکرار سنجها، سنسورها یا اجزای آزمایش.
اتوماسیون صنعتی و رباتیک:اتوماسیون صنعتی به کنترل دقیق حرکت و موقعیت گذاری تکیه می کند. موتورهای مرحله ای هائیبریدی با پیچ توپ 86 میلی متری نقش حیاتی در سیستم های خودکار مختلف از جمله خطوط مونتاژ،ربات های دستی مواد، وسایل نقلیه هدایت شده خودکار (AGV) ، و بازوهای رباتیک. آنها چرخش مورد نیاز، دقت و قابلیت اطمینان را برای انجام کارهای تکراری با دقت فراهم می کنند.
سیستم های برش و حکاکی لیزر:ماشین های برش و حکاکی لیزر نیاز به حرکت دقیق و کنترل شده برای ایجاد طرح های پیچیده با دقت بالا دارند.موتورهای مرحله ای با پیچ توپ هیبریدی در این سیستم ها برای هدایت حرکت سر لیزر استفاده می شود، اطمینان از حرکت صاف و دقیق در طول فرآیند برش یا حکاکی.
بسته بندی و دستکاری مواد:در کاربردهایی که شامل بسته بندی، طبقه بندی و دستکاری مواد می شود، موتورهای گام بردار پیچ توپ هیبریدی 86 میلی متری در سیستم های ناقل، جداول شاخص سازی و بازوهای رباتیک استفاده می شود.این موتورها موقعیت دقیق و حرکت کنترل شده بسته ها یا مواد را امکان پذیر می کنند، تضمین عملیات موثر و قابل اطمینان.
سیستم های توزیع خودکار:برنامه های توزیع، مانند توزیع چسب، پر کردن مایع یا دوز دقیق، نیاز به توزیع دقیق و کنترل شده مایعات یا مواد دارند.موتورهای مرحله ای با پیچ توپ هیبریدی در سیستم های توزیع خودکار برای کنترل موقعیت و سرعت جریان استفاده می شود، اطمینان از نتایج دقیق و سازگار توزیع.
مزیت:
دقيقيت موقعيت گيري عالي:موتورهای مرحله ای هائیبریدی با پیچ توپ به دلیل ویژگی های ذاتی مکانیسم پیچ توپ، دقت موقعیت گذاری عالی را ارائه می دهند.مونتاژ پیچ توپ به حداقل رساندن واکنش و فراهم می کند تکرار بالااین دقت در کاربردهایی که نیاز به کنترل دقیق حرکت و موقعیت گذاری دارند، مانند ماشین های CNC، چاپگرهای 3D،و سیستم های بازرسی خودکار.
قابلیت قفل کردن خود:یکی از مزایای قابل توجه موتورهای مرحله ای هائیبریدی با پیچ توپ، توانایی خود قفل کردن آنها است. مکانیسم پیچ توپ دارای بهره وری مکانیکی بالا است.اجازه می دهد تا موتور بدون نیاز به قدرت مداوم موقعیت خود را حفظ کنداین ویژگی در کاربردهایی که لازم است موقعیت را حفظ کنید یا از حرکت ناخواسته جلوگیری کنید، مفید است.
تراکم تورک بالا:موتورهای مرحله ای هائیبریدی با پیچ توپ 86 میلی متری دارای تراکم گشتاور بالا هستند که به آنها اجازه می دهد تا چرخش قابل توجهی را برای اندازه خود تولید کنند.این در کاربردهایی که موتورهای فشرده با قابلیت های چرخش بالا مورد نیاز هستند، سودمند است، مانند مفاصل روباتیک، دستکاری های صنعتی و سیستم های کنترل حرکت چرخش بزرگ.
محدوده سرعت گسترده:موتورهای مرحله ای با پیچ توپ هیبریدی می توانند در طیف گسترده ای از سرعت ها، از سرعت های پایین برای برنامه های چرخشی بالا تا سرعت های بالاتر برای وظایف موقعیت دهی سریع کار کنند.آنها می توانند کنترل دقیق سرعت و حفظ ثبات در سراسر محدوده عملیاتی را به دست آورند، که آنها را برای کاربردهایی که نیاز به قابلیت های سرعت متنوع دارند، مانند سیستم های انتخاب و مکان، خطوط مونتاژ خودکار و ماشین آلات نساجی مناسب می کند.
استفاده آسان و مقرون به صرفه:موتورهای مرحله ای با پیچ توپ هیبریدی نسبتاً آسان برای راه اندازی و استفاده هستند. آنها در یک سیستم کنترل حلقه باز کار می کنند و نیاز به دستگاه های بازخورد اضافی مانند رمزگذاری کننده ها را از بین می برند.این کار طراحی کلی سیستم را ساده می کند و هزینه ها را در مقایسه با سیستم های سرو با حلقه بسته کاهش می دهدکنترل موتور مرحله ای به طور معمول از طریق سیگنال های پالس و جهت بدست می آید، که ادغام با سیستم های کنترل را ساده می کند.
قابلیت اطمینان و دوام بالا:موتورهای مرحله ای با پیچ توپ هیبریدی به خاطر قابلیت اطمینان و دوام بالایی شناخته می شوند. مکانیسم پیچ توپ حرکت صاف و سازگار را فراهم می کند، لباس را کاهش می دهد و طول عمر موتور را افزایش می دهد.علاوه بر این، آنها کمتر به توقف یا از دست دادن مراحل تمایل دارند و عملکرد قابل اعتماد را در کاربردهای سخت تضمین می کنند.
نگهداری کم:با طراحی قوی و عملکرد قابل اعتماد خود، موتورهای مرحله ای هائیبریدی پیچ توپ 86 میلی متری نیاز به نگهداری حداقل دارند. مجموعه پیچ توپ به طور معمول روانکاری شده و مهر و موم می شود.کاهش نیاز به کارهای نگهداری مکرر مانند روغن مجدد یا تنظیم مجدد.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
