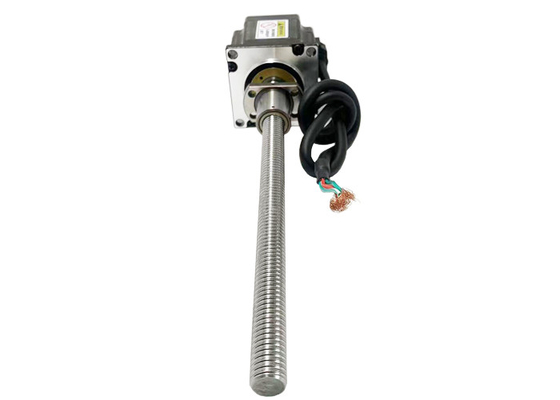

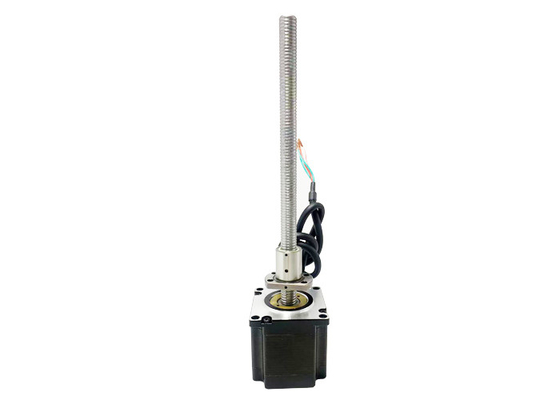

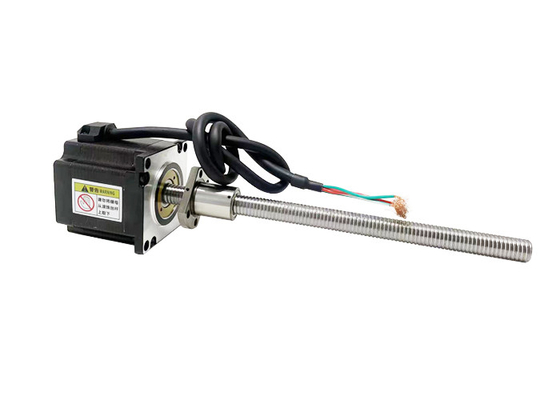

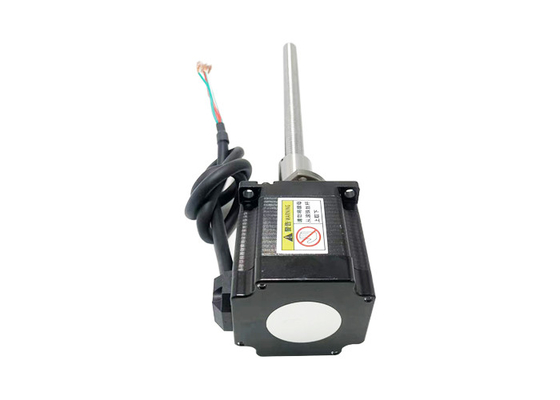

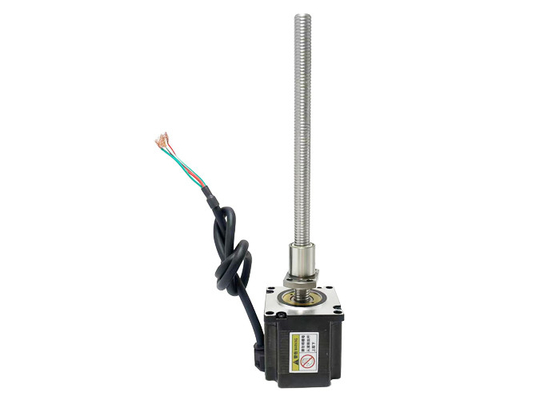

نما 23 (57 میلی متر) موتور پله ای بال اسکرو هیبریدی 1.8 درجه زاویه 4 سیم سرب برای تجهیزات تشخیصی پزشکی
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM57BSHSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $85~$200/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 57 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 2.3 / 3 / 3.1 / 3.8 | جریان (A) | 3/4 |
| مقاومت (اهم) | 0.75/1/0.78/0.95 | اندوکتانس (mH) | 2.5/4.5/3.3/4.5 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
Nema 23 (57mm) موتور مرحله ای هائیبریدی با پیچ توپ 1.8° زاویه قدم 4 سیم های سرب برای تجهیزات تشخیصی پزشکی
موتور Nema 23 (57mm) هیبریدی مرحله ای، دو قطبی، 4 سرب، پیچ توپ، سر و صدا کم، عمر طولانی، عملکرد بالا، گواهینامه CE و RoHS.
ظرفیت حمل بزرگ، لرزش کوچک، سر و صدا کم، سرعت سریع، پاسخ سریع، عملکرد صاف، عمر طولانی، دقت موقعیت گذاری بالا (تا ± 0.005mm)
توضیحات:
|
نام محصول |
موتور مرحله ای با پیچ توپ هیبریدی ۵۷ میلی متری |
|
مدل |
VSM57BSHSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
2.3 / 3 / 3.1 / 38 |
|
جریان (A) |
3 / 4 |
|
مقاومت (اوم) |
0.75 / 1 / 0.78 / 0.95 |
|
استحکام (mH) |
2.5 / 4.5 / 3.3 / 45 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
45 / 55 / 65 / 75 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ /فاز (V) |
جریان /فاز (الف) |
مقاومت /فاز (Ω) |
استحکام /فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
نقشه استاندارد VSM57BSHSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
لطفا برای اطلاعات بیشتر از مشخصات پیچ توپ با ما تماس بگیرید.
VSM57BSHSMBall nut 1202 طرح طرح:
VSM57BSHSMBall nut 1205 طرح خطی:
نقشه VSM57BSHSMBall nut 1210:
منحنی سرعت و فشار:
57 سری 45mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
سری 57 طول موتور 55mm دوقطبی هلیکوپتر
100٪ فرکانس پالس جریان و منحنی فشار
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
57 سری 65mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
57 سری 75mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
تجهیزات تشخیصی پزشکی:موتورهای مرحله ای پیچ توپ هیبریدی 57 میلی متری می توانند در تجهیزات تشخیصی پزشکی مانند اسکنرهای تصویر، اسکنرهای سی تی، تجهیزات اشعه ایکس، ابزارهای MRI و غیره استفاده شوند.کنترل موقعیت دقیق و ثبات آنها اجازه می دهد تا حرکت دقیق و موقعیت در حین کسب و پردازش تصویر پزشکی.
ابزار علوم زیستی:در تحقیقات و آزمایشات علوم زندگی، موتورهای گام بردار پیچ توپ هیبریدی 57 میلی متری در سیستم های دستی مایع خودکار، تجهیزات غربالگری با سرعت بالا، دستگاه های کشت سلول،توالی دهنده ژندقت بالا و قابلیت اطمینان این موتورها آنها را قادر می سازد تا تقاضای دقیق حرکت و کنترل موقعیت در تجهیزات تجربی را برآورده کنند.
رباتیک:موتورهای مرحله ای با پیچ توپ هیبریدی 57 میلی متری به طور گسترده ای در رباتیک برای محرک های مفصلی، حرکت بازوی رباتیک و موقعیت دقیق استفاده می شوند. این موتورها با گشتاور بالا مشخص می شوند.رزولوشن بالا و نویز پایین برای پاسخگویی به تقاضا برای حرکت دقیق و کنترل در برنامه های رباتیک.
تجهیزات لیزر:موتورهای مرحله ای با پیچ توپ هیبریدی ۵۷ میلی متری می توانند در تجهیزات لیزر برای وظایف مانند تنظیم تمرکز، میز پانر و کنترل مسیر نوری استفاده شوند.کنترل موقعیت دقیق و ثبات آن اجازه می دهد تا آن را به تحقق دقیق تمرکز و موقعیت پرتو لیزر.
ابزار تحلیلی:در انواع مختلف ابزار تحلیلی آزمایشگاهی، موتورهای مرحله ای پیچ کوله ای هیبریدی 57 میلی متری می توانند در پردازش خودکار نمونه، سیستم های تغذیه نمونه، کروماتوگراف مایع،کروماتوگرافی گازحرکت با دقت بالا و عملکرد پایدار این موتورها نقش مهمی در بهبود دقت و کارایی تجزیه و تحلیل آزمایشگاهی دارند.
تجهیزات تولید نیمه هادی و الکترونیکی:موتورهای مرحله ای با پیچ توپ هائیبریدی 57 میلی متری برای موقعیت دقیق و کنترل اتوماسیون در تجهیزات تولید نیمه هادی و الکترونیکی استفاده می شوند. به عنوان مثال،می توانند در تجهیزات آزمایش تراشه نیمه هادی استفاده شوند، ماشین آلات بسته بندی، تکنولوژی نصب سطح، تولید صفحه مدار چاپی و سایر زمینه ها برای ارائه کنترل حرکت با سرعت بالا، دقت بالا و قابل اعتماد.
تجهیزات اتوماتیک غیر استاندارد و انواع مختلف تجهیزات اتوماتیک:موتورهای مرحله ای هائیبریدی 57 میلی متری برای طیف گسترده ای از تجهیزات اتوماسیون غیر استاندارد و خطوط تولید خودکار مناسب هستند.سیستم های مونتاژ خودکار، تجهیزات بسته بندی، ماشین آلات چاپی، تجهیزات نساجی و غیره آنها کنترل دقیق موقعیت و عملکرد حرکت قابل اعتماد را برای پاسخگویی به نیازهای اتوماسیون در زمینه های مختلف فراهم می کنند.
مزیت:
نسبت تورک به بی وقفه بالا:موتورهای مرحله ای با پیچ توپ هیبریدی دارای نسبت تورک به بی وقفه بالایی هستند ، به این معنی که می توانند در مقایسه با اندازه و وزن خود باعث تولید تورک قابل توجهی شوند.این باعث می شود آنها را ایده آل برای برنامه های کاربردی که نیاز به گشتاور بالا در یک عامل فرم جمع و جور، مانند رباتیک، ماشین های CNC و سیستم های اتوماسیون.
سرعت بالا و کاهش سرعت:این موتورها قادر به شتاب و کند شدن سریع هستند، که حرکت های سریع و دقیق را امکان پذیر می کند.بی وقفه پایین روتور و خروجی گشتاور بالا اجازه می دهد تا موتور به سرعت به سیگنال های کنترل پاسخ دهد، که منجر به زمان شروع و توقف سریعتر و بهبود عملکرد کلی سیستم می شود.
میکروسپیپ صاف:موتورهای مرحله ای هائیبریدی با پیچ توپ برای عملکرد میکروسپی مناسب هستند که اجازه می دهد تا وضوح دقیق تر و کنترل حرکت صاف تر باشد.مایکرو استپینگ هر مرحله کامل را به زیر مراحل کوچکتر تقسیم می کنداین ویژگی به ویژه در برنامه هایی که نیاز به حرکت صاف و دقیق دارند مفید است.مانند پرینترهای سه بعدی و سیستم های موقعیت گذاری خطی.
واکنش کم:مکانیسم پیچ توپ در این موتورها به حداقل رساندن واکنش، که بازی یا فاصله بین روتور و بار است، کمک می کند. واکنش کم، موقعیت دقیق و تکرار پذیری را تضمین می کند.از آنجا که در هنگام تغییر جهت یا حرکت عقب، حداقل حرکت از دست رفته وجود دارد.این برای کاربردهایی که نیاز به موقعیت دقیق و قابل تکرار دارند، مانند ماشین های انتخاب و مکان و سیستم های نوری بسیار مهم است.
پاسخ پویا:ترکیب موتور مرحله ای هیبریدی و مکانیسم پیچ توپ اجازه می دهد تا پاسخ پویا بالا، به این معنی که موتور می تواند به سرعت و به دقت تغییرات در سیگنال کنترل را دنبال کند.این پاسخگویی برای برنامه هایی که شامل تغییرات سریع در سرعت است ضروری است، جهت، یا موقعیت، مانند سیستم های ماشینکاری با سرعت بالا و کنترل حرکت پویا.
بهره وری حرارتی:موتورهای مرحله ای هائیبریدی با پیچ توپ طراحی شده اند تا بهره وری حرارتی خوبی داشته باشند، که باعث از بین رفتن گرما در طول کار می شود.این کمک می کند برای جلوگیری از گرم شدن بیش از حد و اطمینان از عملکرد موتور پایدار، حتی در هنگام استفاده طولانی مدت یا در کاربردهای سخت.
راه حل مقرون به صرفهموتورهای مرحله ای هائیبریدی با پیچ توپ یک راه حل مقرون به صرفه برای کاربردهایی که نیاز به دقت بالا و گشتاور دارند، ارائه می دهند. در مقایسه با سیستم های سرو موتور پیچیده تر و گران قیمت تر،موتورهای مرحله ای هیبریدی تعادل بین عملکرد را فراهم می کنند، هزینه و سهولت استفاده. آنها اغلب یک انتخاب ترجیح داده شده برای برنامه های کاربردی که در آن هزینه یک عامل مهم است، بدون از نظر کیفیت و عملکرد به خطر می افتد.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
