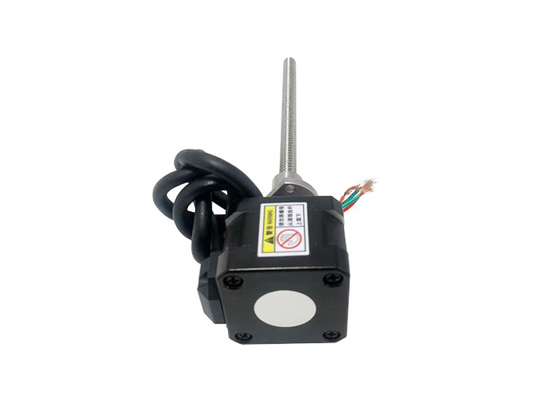

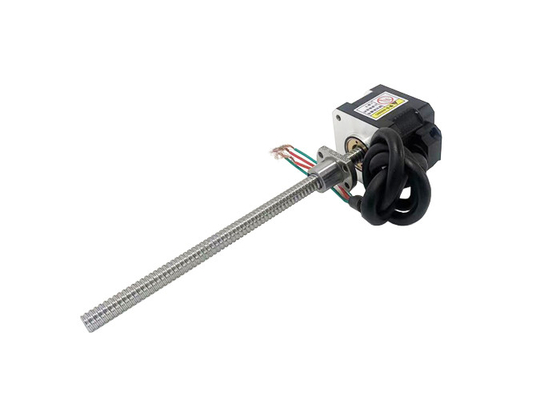

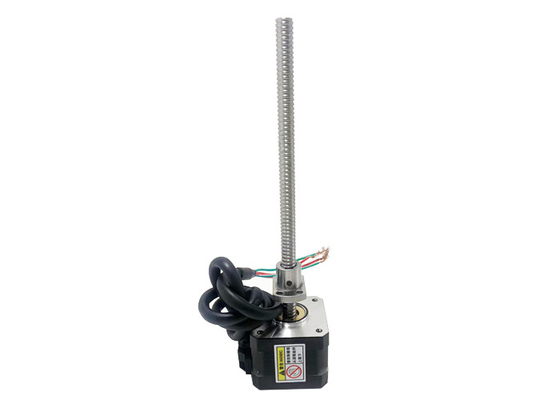

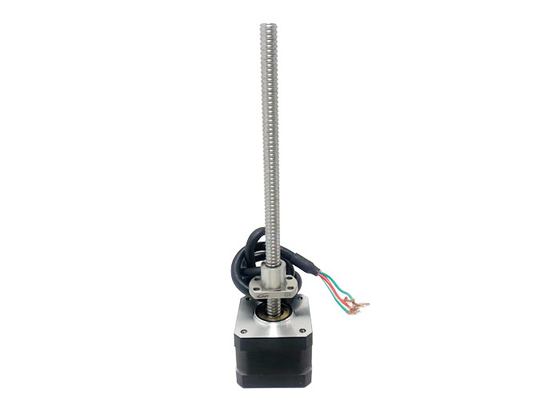

نما 17 (42 میلی متر) هیبریدی بال اسکرو موتور پله ای 1.8 درجه ولتاژ زاویه پله 2.1 / 3.7 ولت جریان 1A، 4 سیم سرب
| محل منبع | چین |
|---|---|
| نام تجاری | VIC-TECH |
| گواهی | RoHS |
| شماره مدل | VSM42BSHSM |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | $71~$143/Unit |
| جزئیات بسته بندی | بسته صادرات استاندارد، یا می تواند سفارشی شود |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | Western Union، T/T، L/C، MoneyGram |
| قابلیت ارائه | 1000000 واحد در سال |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه موتور | 42 میلی متر | زاویه گام | 1.8 درجه |
|---|---|---|---|
| ولتاژ (V) | 2.1 / 3.7 | جریان (A) | 1 |
| مقاومت (اهم) | 2.1 / 3.7 | اندوکتانس (mH) | 1.5 / 2.3 |
| سیم های سربی | 4 | شهر | چانگژو |
توضیحات محصول
Nema 17 (42mm) هیبرید موتور مرحله ای پیچ توپ 1.8° زاویه قدم ولتاژ 2.1 / 3.7V جریان 1A,4 سیم های سرب
Nema 17 (42mm) موتور هائیبریدی مرحله ای، دو قطبی، 4 سرب، پیچ توپ، سر و صدا کم، عمر طولانی، عملکرد بالا، گواهینامه CE و RoHS.
توضیحات:
|
نام محصول |
موتور مرحله ای هائیبریدی 42 میلی متری |
|
مدل |
VSM42BSHSM |
|
نوع |
موتورهای مرحله ای هیبریدی |
|
زاویه گام |
1.8° |
|
ولتاژ (V) |
2.6/3/3/25 |
|
جریان (A) |
1.5 / 25 |
|
مقاومت (اوم) |
1.8 / 2.2 / 0.8 / 1 |
|
استحکام (mH) |
2.6 / 4.6 / 1.8 / 28 |
| سیم های سرب | 4 |
|
طول موتور (ملی متر) |
34 / 40 / 48 / 60 |
| دمای محیط | -20°C ~ +50°C |
| افزایش دما | 80 هزار تا |
| قدرت دی الکتریک | 1mA Max. @ 500V، 1KHz، 1 ثانیه. |
| مقاومت عایق | 100MΩ دقیقه @500Vdc |
گواهینامه ها:
پارامترهای الکتریکی:
| اندازه موتور |
ولتاژ /فاز (V) |
جریان /فاز (الف) |
مقاومت /فاز (Ω) |
استحکام /فاز (mH) |
تعداد سیم های سرب |
بی وقفه ی روتور (g.cm)2) |
وزن موتور (g) |
طول موتور L (ملی متر) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
نقشه استاندارد VSM42BSHSM برای محور خارجی:
يادداشت:
طول پیچ سرب می تواند سفارشی شود
ماشینکاری سفارشی در پایان پیچ سرب قابل اجرا است
لطفا برای اطلاعات بیشتر از مشخصات پیچ توپ با ما تماس بگیرید.
VSM42BSHSMBallnut 0801 یا 0802 طرح طرح:
VSM42BSHSMBall Nut 1202 طرح طرح:
VSM42BSHSMBall مغز 1205 طرح طرح:
VSM42BSHSBALL NUT 1210 طرح طرح:
منحنی سرعت و فشار:
42 سری 34mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
42 سری 40mm موتور طول دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
42 سری 48mm طول موتور دو قطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
42 سری 60mm طول موتور دوقطبی هلیکوپتر درایو
100٪ فرکانس پالس جریان و منحنی فشار
| سرب (ملی متر) | سرعت خطی (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
شرایط آزمایش:هلیکوپتر درایو، بدون رمپینگ، نیمه میکرو استپینگ، ولتاژ درایو 40 ولت
حوزه های کاربرد:
تجهیزات اتوماسیون:این موتورها می توانند در انواع تجهیزات اتوماسیون مانند خطوط مونتاژ خودکار، ماشین آلات بسته بندی، سیستم های ذخیره سازی خودکار و موارد دیگر استفاده شوند.آنها ارائه موقعیت دقیق بالا و کنترل حرکت قابل اعتماد برای دستکاری دقیق و موقعیت قطعات کار.
چاپگرهای سه بعدی:موتورهای مرحله ای 42 میلی متری می توانند در محورهای متحرک چاپگرهای 3D برای موقعیت دقیق و کنترل حرکت سر چاپ استفاده شوند. با کنترل دقیق موقعیت،نتایج چاپ با کیفیت بالا به دست می آید.
ماشین آلات CNC:این موتورها می توانند در محور حرکت ماشین آلات CNC مانند جداول موقعیت XYZ، ماشین های فریز و ماشین های حکاکی استفاده شوند. آنها دقت بالایی را فراهم می کنند،تولید گشتاور بالا و کنترل حرکت قابل اعتماد برای ماشینکاری دقیق و حکاکی.
تجهیزات پزشکی:موتورهای مرحله ای 42 میلی متری می توانند در تجهیزات پزشکی مانند تجهیزات تصویربرداری پزشکی، روبات های جراحی و ابزارهای پزشکی خودکار استفاده شوند.آنها کنترل دقیق موقعیت و حرکت پایدار را برای دستکاری دقیق و اتوماسیون فرآیندهای پزشکی فراهم می کنند.
ماشین آلات نساجی:این موتورها می توانند برای محورهای مختلف حرکت در ماشین آلات نساجی مانند دستگاه های تراش، ماشین های دوخت، ماشین های بروکاری و غیره استفاده شوند.ماشین آلات با دقت بالا برای تولید و پردازش پارچه.
رباتیک:موتورهای مرحله ای 42 میلی متری هائیبریدی با پیچ توپ در مفاصل و محرک های روبات ها استفاده می شوند.آنها کنترل موقعیت دقیق و خروجی گشتاور بالا را فراهم می کنند و برای تحقق حرکت دقیق و عملکرد روبات ها استفاده می شوند.
مزیت:
دقيقي بالا در جايگاه:موتورهای مرحله ای هائیبریدی 42 میلی متری با پیچ توپ، دقت موقعیت گذاری بالایی را ارائه می دهند. سیستم انتقال پیچ توپ، واکنش های منفی را کاهش می دهد و در نتیجه دقت و تکرار پذیری را بهبود می بخشد.این اجازه می دهد تا موتور به دقت به دست آوردن و حفظ موقعیت مورد نظر، که در کاربردهایی که نیاز به موقعیت دقیق دارند بسیار مهم است.
افزایش خروجی تورک:این موتورها در مقایسه با موتورهای مرحله ای استاندارد باعث افزایش گشتاور می شوند. مکانیسم پیچ توپ به طور موثر حرکت چرخش موتور را به حرکت خطی تبدیل می کند.که منجر به انتقال بهتر گشتاور می شوداین اجازه می دهد تا موتور برای رانندگی بار بزرگتر و یا غلبه بر مقاومت بالاتر، آن را مناسب برای برنامه های کاربردی با نیازهای گشتاور سخت است.
ظرفیت بارگذاری افزایش یافته:سیستم انتقال پیچ توپ در این موتورها باعث بهبود ظرفیت حمل بار می شود. طراحی بار را در امتداد طول پیچ توزیع می کند.که موتور را قادر می سازد بار های بیشتری را تحمل کند و ثبات را در طول کار حفظ کند.این باعث می شود آنها مناسب برای برنامه های کاربردی است که شامل انتقال بارهای سنگین و یا کار در محیط های چالش برانگیز است.
کاهش واکنش:بازخورد به بازی یا فاصله بین پیچ و مغز در یک سیستم انتقال اشاره دارد. مکانیسم پیچ توپ مورد استفاده در این موتورها به حداقل رساندن بازخورد کمک می کند.که منجر به بهبود کنترل حرکت و دقت موقعیت مکانی می شودواکنش کم تضمین می کند که موتور به طور دقیق به سیگنال های کنترل پاسخ می دهد، و آن را برای برنامه هایی که نیاز به کنترل دقیق حرکت دارند مناسب می کند.
کارایی بالاتر:موتورهای مرحله ای با پیچ توپ ترکیبی در مقایسه با موتورهای مرحله ای سنتی بهره وری بیشتری دارند. سیستم انتقال پیچ توپ اصطکاک را کاهش می دهد،که منجر به تبدیل انرژی بهتر و کاهش تلفات قدرت می شود.این به بهبود بهره وری کلی و کاهش مصرف برق منجر می شود و باعث می شود که آنها مقرون به صرفه تر و سازگار با محیط زیست باشند.
عملیات بدون مشکل:مکانیسم پیچ توپ در مقایسه با سایر سیستم های انتقال حرکت خطی صاف تر و دقیق تر را فراهم می کند. این عملکرد صاف باعث کاهش ارتعاش و سطح سر و صدا در طول کار موتور می شود.اطمینان از عملکرد آرام تر و پایدارتردر نتیجه، این موتورها برای کاربردهایی که نیاز به کاهش سر و صدا و ارتعاش دارند مناسب هستند.
طول عمر و قابلیت اطمینان:موتورهای مرحله ای هائیبریدی 42 میلی متری با پیچ توپ برای دوام و عمر طولانی طراحی شده اند. مکانیسم پیچ توپ، در ترکیب با اجزای با کیفیت بالا،اطمینان از عملکرد قابل اعتماد و ثابت حتی در شرایط سخت عملیاتیاین امر منجر به کاهش نیازهای نگهداری و بهبود قابلیت اطمینان سیستم می شود.
الزامات انتخاب موتور:
حرکت/ جهت نصب
نیاز به بارگذاری
✅تعویضات ضربه
✅الگ های ماشینکاری نهایی
◄ الزامات دقت
✓ الزامات بازخورد رمزگذاری کننده
نیاز به تنظیم دستی
تعویضات زیست محیطی
